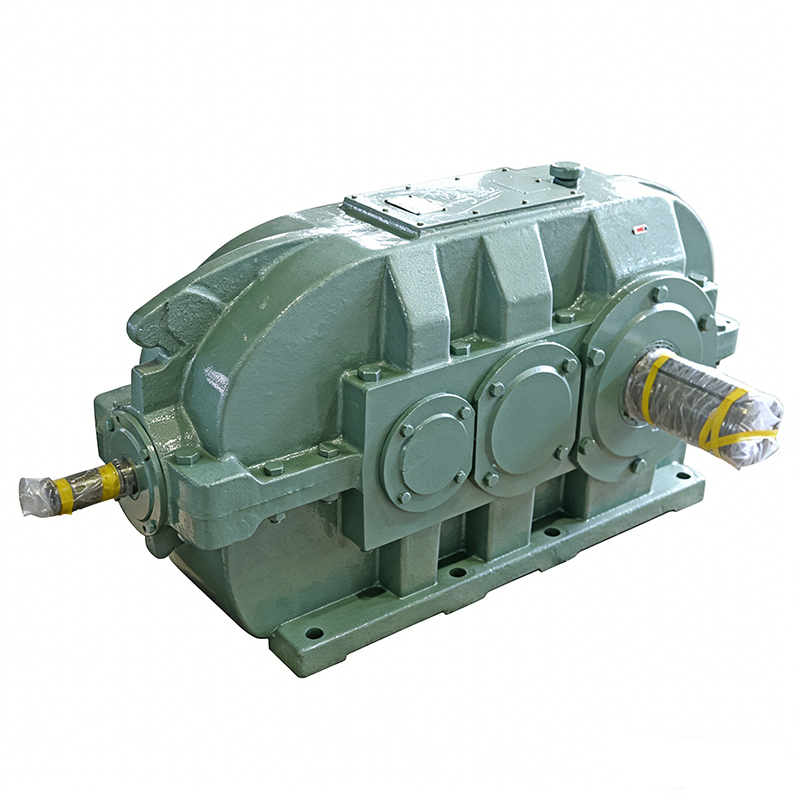

مخفض التروس الأسطواني المخروطي من سلسلة DBY
يجمع مخفض التروس الأسطواني المخروطي بين مراحل التروس المائلة والحلزونية لتحقيق تقليل سرعة متحكم فيه وعزم دوران مستقر. ترتيب عمودها الرأسي يدعم نقل الطاقة الاتجاهي في التصاميم المدمجة. هيكل التروس متعدد المراحل يحسن تحمل الأحمال مع الحفاظ على التشغيل السلس. وفي نفس الوقت, تصميم الغلاف يدعم ظروف تزييت مستقرة. يتيح هذا التكوين أداء موثوقا تحت ظروف تحميل مستمر عبر الناقل, النقل, والأنظمة الميكانيكية العامة.
المزايا
تم تصميمه من أجل الموثوقية, الكفاءة, والمرونة, تقدم منتجاتنا أداء مستقرا عبر تطبيقات صناعية متنوعة.
🟢 الغرض – تستخدم مخفضات التروس الأسطوانية المخروطية في النواقل مع عمود الخرج مرتبة في اتجاه عمودي. يستخدم بشكل رئيسي في الناقلات الحزامية ومختلف آلات النقل, ويمكن أيضا استخدامه في آلية نقل الآلات العامة المختلفة مثل الفحم, علم المعادن, الصناعة الكيميائية, مواد البناء, الصناعة الخفيفة, والبترول.
🟢 خصائص الأداء– سعة حمل عالية, ضوضاء منخفضة, الحجم الصغير, الوزن الخفيف, كفاءة عالية وعمر خدمة طويل.
🟢 الهيكل – ناقل الحركة في المرحلة الأولى من المخفض هو ترس لولبي من نوع جليسون, وناقل الحركة في المرحلتين الثانية والثالثة هو ترس حلزوني أسطواني ملتف. تزييت المخفض: عموما, يتم تزييت التروس والمحامل في المخفض عن طريق رش الزيت في حوض الزيت وتبرد بشكل طبيعي. فقط عندما تتجاوز درجة حرارة التوازن العامل للمخفض القيمة المحددة, أو أن طاقة الحمل تتجاوز القدرة الحرارية, يجب استخدام التزييت الدائري أو تزييت حوض الزيت باستخدام أنبوب التبريد.
مخفض التروس الأسطواني المخروطي لأنظمة النقل العمودي
يوفر مخفض التروس الأسطواني المخروطي تخفيض سرعة متحكم فيه وعزم دوران مستقر من خلال هيكل تروس مدمج بين الميل والأسطوانية. يستخدم مرحلة تروس حلزونية مائلة لتغيير اتجاه النقل, تليها مراحل التروس الحلزونية التي توفر نقل طاقة سلس. يدعم هذا التكوين أنظمة تتطلب إخراج عمودي للعمود وتشغيل مستقر تحت ظروف الحمل المستمر.
هيكل التروس المائل والأسطواني لنقل الطاقة الاتجاهي
- تمكن مرحلة التروس ذات الميل الحلزوني من خرج عمود العمود الرأسي
- تدعم التروس الحلزونية متعددة المراحل نقل عزم سلس
- يدعم الهيكل المدمج تصاميم تركيب مرنة
- يدعم تفاعل التروس التشغيل المستقر والمستمر
تبدأ عملية النقل بمرحلة التروس المائلة, حيث يتغير اتجاه الدوران لاستيعاب الخرج الرأسي. بعد ذلك, تقلل التروس الحلزونية الأسطوانية السرعة وتزيد العزم من خلال التفاعل التدريجي. يتيح هذا التصميم المرحلي للنظام التعامل مع ظروف الحمل العالي مع الحفاظ على حركة محكومة.
أثناء عمل التروس, توزع نقاط التلامس المتعددة الحمل عبر أسطح التروس. يساعد ذلك في تقليل الإجهاد الموضعي ويدعم عزم الدوران المستقر أثناء التشغيل المستمر. وفي نفس الوقت, يساعد التفاعل التدريجي بين التروس الحلزونية في تقليل الاهتزاز والحفاظ على سلاسة الحركة.
يحمي هيكل الغلاف المكونات الداخلية مع الحفاظ على ظروف التزييت من خلال دوران حمام الزيت. يساعد ذلك في التحكم في درجة حرارة التشغيل ويدعم الأداء المستقر لفترات طويلة. مخفض التروس الأسطواني المخروطي يتناسب مع أنظمة النقل, معدات النقل, وأنظمة النقل الميكانيكية العامة التي تتطلب خرجا عموديا وتشغيلا ثابتا.
المواصفات الفنية
تطبيقات الصناعة
-
معالجة الأغذية والمشروبات
المزج, آلات التعبئة, خطوط التعبئة -
معدات التغليف والأتمتة
خطوط التعبئة, آلات التجميع, الفرز الآلي -
مناولة المواد ونقلها
الناقلات, الرافعات, الرافعات, أنظمة النقل الآلي -
صناعة المعادن وأدوات الآلات
آلات CNC, المخارط, المطابع, آلات التفريز
