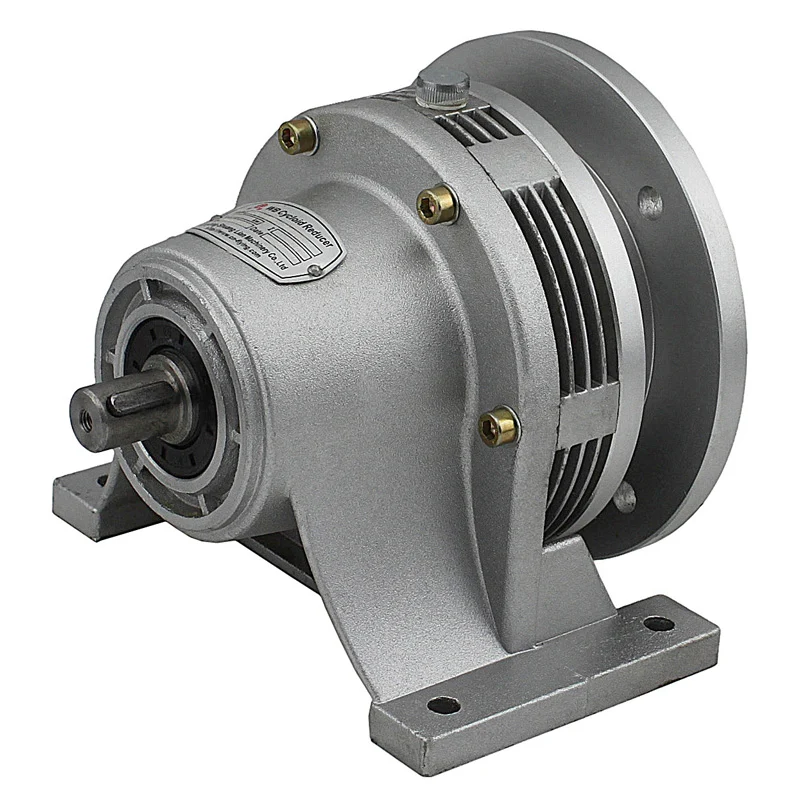

المخفض الأفقي الدقيق السيكلويدي
يتميز مخفض الميكرو سايكلويد الأفقي من سلسلة WB بهيكل مدمج وغلاف من الألمنيوم خفيف الوزن لتوفير المساحة. يستخدم آلية سيكلويدية لتوفير عزم ثابت وحركة سلسة. التصميم المسبق التزييت يسمح بالتركيب بسهولة ويقلل من جهد الصيانة. تدعم خيارات التثبيت المرنة كلا من التكوينات الأفقية والعمودية. يدعم هذا الهيكل أداء مستقرا عبر ظروف تحميل مختلفة في الأنظمة الميكانيكية الصغيرة والمعدات الصناعية الخفيفة.
ميزات المنتج
🟢 هيكل خفيف الوزن من سبائك الألمنيوم — يعتمد على غلاف سبيكة الألمنيوم المصبوب بالقالب بحجم مدمج, وزن أخف, ومظهر محسن.
🟢 التصميم المسبق للتشحيم — ملأ بالشحم قبل مغادرة المصنع, ضمان تسهيل التزييت وتقليل خطر تسرب الزيت.
🟢 التركيب المرن — يدعم التركيب الأفقي والعمودي مع تركيب الحافة, مما يسمح بدمج المعدات المرن.
🟢 نطاق القوة والعزم الواسع — نطاق القوة من 60 واط إلى 3 كيلوواط, عزم الدوران من من 25 نيوتن متر إلى 250 نيوتن متر, مناسبة لمتطلبات النقل المختلفة.
🟢 نسب الاختزال المتعددة — نسبة المرحلة الواحدة 11–87 ونسبة المرحلتين 121–5133, يوفر خيارات واسعة لتقليل السرعة.
🟢 تطبيقات صناعية واسعة — مناسبة للطاقة, الفحم, الأسمنت, علم المعادن, الإصدارات, الزراعة, بناء السفن, معدات الرفع, السوقيات, النسيج, الورق, البلاستيك, والصناعة الخفيفة.
مخفض أفقي ميكرو سيكلويد لأنظمة النقل المدمجة
يوفر المخفض الميكرو السيكلويدالي الأفقي تقليل سرعة متحكم فيه وعزم دوران مستقر من خلال هيكل ناقل حركة دوري مضغوط. يستخدم مخفض القرص السيكوري الأفقي من سلسلة WB آلية حركة خارجية لدفع القرص السيكولوجي, الذي يتفاعل مع حلقة ترس دبابيسية لتحقيق نقل سلس ومستقر. يدعم هذا التكوين معدات مدمجة حيث يجب إدارة المساحة والوزن بعناية مع الحفاظ على أداء ميكانيكي متسق.
البنية السيكلويدية للعمل الخفيفة والثابتة
- غلاف سبائك الألمنيوم يقلل الوزن الكلي
- التصميم المقبل بالتشحيم يدعم سهولة التركيب
- التركيب المرن يدعم اتجاهات تركيب متعددة
- الاتصال متعدد النقاط يحسن توزيع الأحمال
تبدأ عملية النقل عندما يدفع عمود الإدخال الغلاف اللامركزي, مما يخلق حركة مدارية للقرص السيكولوجي. تتفاعل هذه الحركة مع حلقة ترس الدبوس, تشكل تلامسا دوارا يقلل السرعة ويزيد من عزم الدوران الخرج. يسمح الهيكل بالتشغيل بسلاسة مع الحفاظ على حركة محكومة تحت ظروف تحميل متغيرة.
أثناء التشغيل, تساعد نقاط التلامس المتعددة بين القرص السيكوري وحلقة ترس الدبوس في توزيع الحمل بشكل متساو عبر النظام. هذا يقلل من الإجهاد الموضعي ويدعم انتقال عزم الدوران المستقر. وفي نفس الوقت, آلية التلامس الدحرجة تساعد في تقليل الاحتكاك الداخلي, مما يسمح للمخفض بالعمل بسلاسة مع مستويات اهتزاز أقل.
يستخدم تصميم الهيكل الصب المعدني من سبائك الألمنيوم لتحقيق هيكل صغير وخفيف الوزن. هذا يجعل التركيب أسهل مع الحفاظ على القوة الكافية للتشغيل المستمر. يبسط نظام الشحم المسبق التزييت الصيانة ويساعد في الحفاظ على ظروف تشغيل مستقرة على مدى فترات الخدمة الطويلة.
يعمل المخفض الأفقي الدقيق السيكلويدي بشكل جيد في الأنظمة الميكانيكية الصغيرة, معدات النقل, والتطبيقات الصناعية الخفيفة. حجمها المدمج, خيارات التركيب المرنة, وأداء النقل المستقر يسمح بالاندماج في الأنظمة التي تحتوي على مساحة, الوزن, ويجب أن تكون الموثوقية متوازنة.
تطبيقات الصناعة
-
التعدين والصناعة الثقيلة
كراشرز, المغذيات, الطواحين, الناقلات الثقيلة -

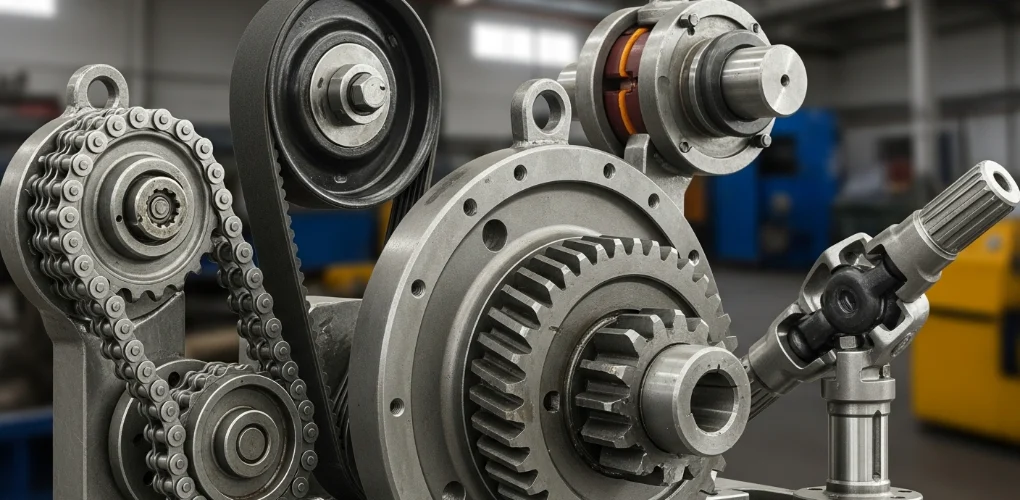

آلات المطاط والبلاستيك
البثقات, المزج, التقويمات, خطوط المعالجة -
أنظمة مناولة المواد
الكرتون, الحشو, الختم, أنظمة الناقل -

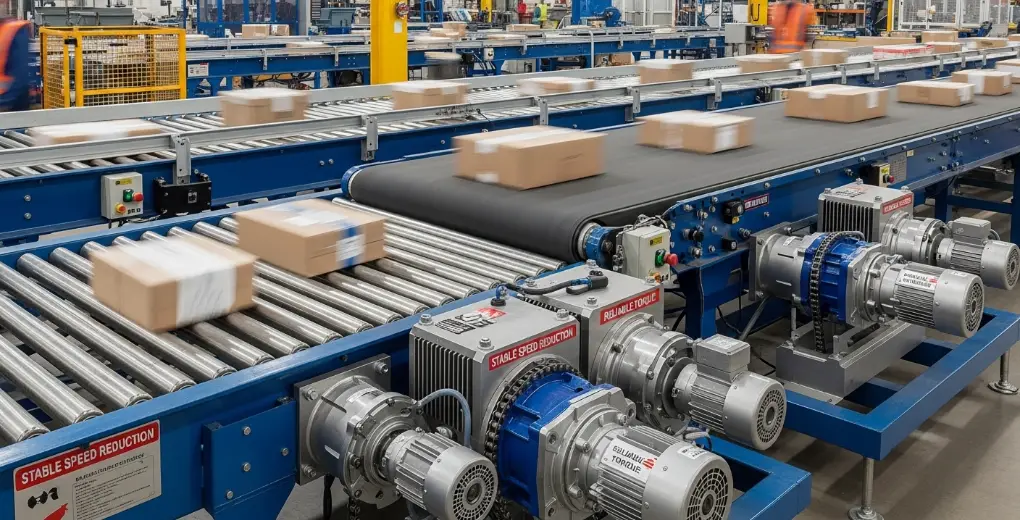

أنظمة الناقل
الناقلات الحزامية, الناقلات الدوارة, أنظمة النقل, التعامل مع المواد
