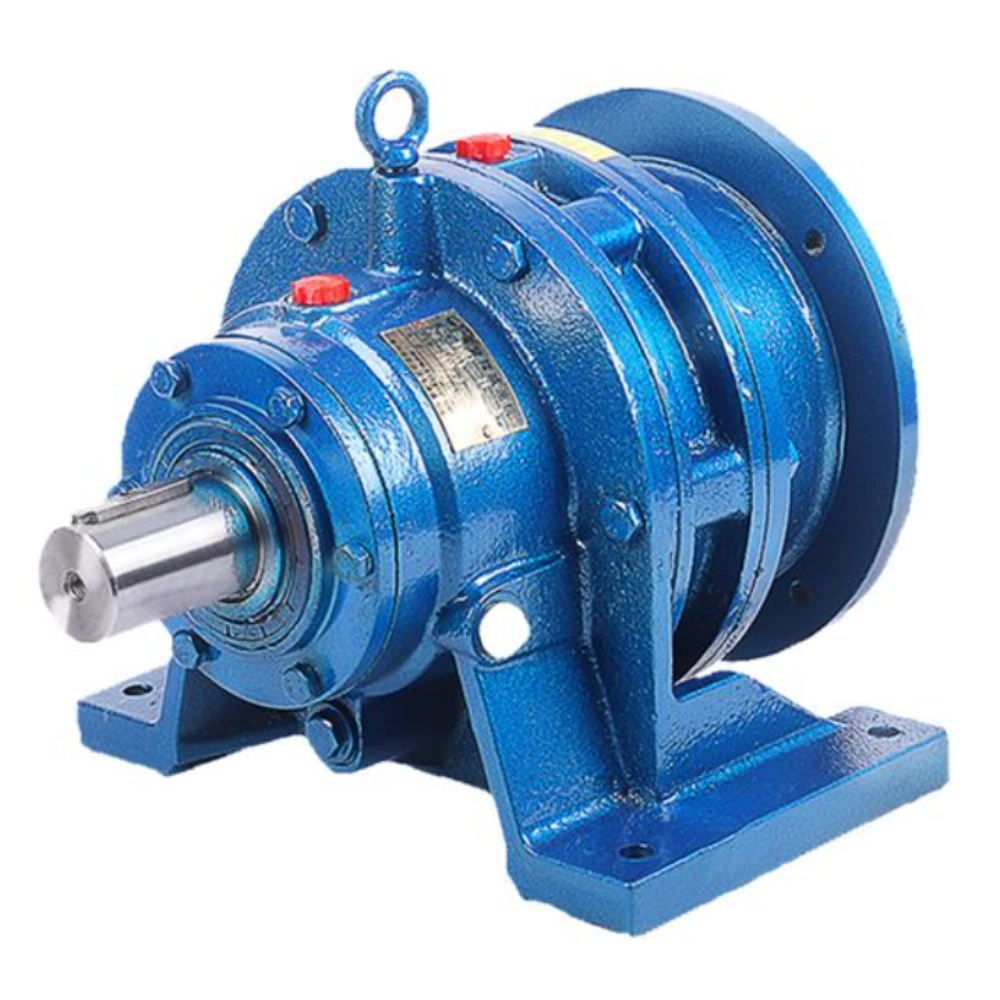

سلسلة BWD مخفض الكوكب الدائري
يجمع مخفض الكوكب بين النقل الكوكبي والحركة الدائرية لتحقيق تقليل سرعة متحكم فيه وعزم دوران مستقر. تدفع آلية الانحراف الأقراص الدائرية لخلق تلامس مستمر في التدحرج, مما يساعد في تقليل الاهتزاز أثناء التشغيل. هيكلها يدعم نسب تقليل عالية ضمن أبعاد مدمجة مع الحفاظ على أداء ثابت. وفي نفس الوقت, يوزع التصميم الداخلي الحمل عبر نقاط اتصال متعددة, مما يسمح للنظام بالعمل بسلاسة تحت ظروف تحميل متغيرة في بيئات ميكانيكية مستمرة.
ميزات المنتج
يمكن تقسيم جميع أجهزة التقليل الدوار الكوكبي إلى ثلاثة أجزاء:جزء الإدخال,جزء التباطؤ وجزء الإخراج.
يتم تجهيز الانزلاق على عمود الإدخال بغلاف مزدوج بزاوية 180°C من الكم الغريب,مزود بمحملين كرويين على الغلاف الغريب,تكوين فتحة مركز ترس H ذات الشكل السيكلويد هو الغلاف الخارج على مسار محمل الذراع الدوار,وبفضل مجموعة من تروس السيكلويد وحلقة ترس الدبابيس من التشابك,آلية تقليل تقليل التشابك السني لتكون,(لتقليل الاحتكاك,بنسبة صغيرة من مخفض السرعة,الإبرة ذات الأسنان الإبرية على مجموعة التروس).
عندما يدور عمود الإدخال مع الكم الغريب لمدة أسبوع,نتيجة لخصائص منحنى ملف تعريف سن التروس السيكلويد ومقيد بالإبرة على أسنان التروس,حركة ترس السيكلويد تصبح دورة ودوران لحركة الطائرة في آن واحد,وأعمدة الإدخال تصنع لمدة أسبوع,الكم الغريب أيضا يغير الأسبوع,يتم الحصول على ترس سيكلويدي في الاتجاه المعاكس حول فرق السن الكبير, ثم بمساعدة آلية إخراج pf W,يدور ترس السيكلور بسرعة منخفضة عبر عمود الدبوس,يمر إلى عمود الإخراج,يمكن تحقيق سرعة إخراج منخفضة.
مخفض الكوكب السيكلويد لأنظمة النقل ذات النسبة العالية
يوفر المخفض السيكويدي الكوكبي تخفيلا للسرعة وقوة عزم ثابت من خلال هيكل نقل كوكبي K-H-V. يستخدم آلية مزدوجة خارج المركز لتحريك الأقراص الدائرية, والتي تتفاعل مع حلقة ترس دبوسية لتشكيل شبكة أسنان تفاضلية. يدعم هذا الهيكل الحركة السلسة ويحافظ على أداء ناقل حركة مستقر أثناء التشغيل المستمر.
البنية الكوكبية السيكلويدية للتحكم في الحركة المستقرة
- الغلاف المزدوج اللامركزي يخلق حركة مدارية مستمرة
- شبكة الأسنان التفاضلية تدعم نسبة تقليل عالية
- الاتصال متعدد النقاط يحسن توزيع الأحمال
- الهيكل المدمج يدعم التركيب في مساحة محدودة
تبدأ عملية النقل عندما يدور عمود الإدخال الأكمام اللامركزية. تدفع هذه الحركة الأقراص الدائرية لأداء كل من الدوران والدوران. وفي نفس الوقت, تتفاعل الأقراص مع حلقة ترس الدبوس, يخلق حركة تفاضلية تقلل السرعة مع زيادة عزم الدوران. تسمح هذه الآلية للمخفض بتحقيق نسبة اختزال كبيرة داخل هيكل مضغوط.
مع استمرار التناوب, تبقى عدة أسنان على اتصال, مما يساعد على توزيع الحمل بشكل متساو عبر النظام. هذا يقلل من الإجهاد على المكونات الفردية ويحافظ على استقرار عزم الدوران تحت ظروف الحمل المتغيرة. بالإضافة إلى ذلك, يساعد التلامس الدحرج بين القرص السيكويدي وحلقة ترس الدبوس في تقليل الاحتكاك ويدعم التشغيل السلس.
الغلاف المغلق يحمي المكونات الداخلية مع الحفاظ على ظروف تزييت مستقرة. يدعم هذا الهيكل حركة متسقة على مدى دورات تشغيل ممتدة. يعمل مخفض الكوكب الدائري بشكل جيد في الأنظمة التي تتطلب حجما صغيرا, نقل مستقر, وأداء التخفيض العالي.
المواصفات الفنية
تطبيقات الصناعة
-
آلات المطاط والبلاستيك
البثقات, المزج, التقويمات, خطوط المعالجة -
التعدين والصناعة الثقيلة
كراشرز, المغذيات, الطواحين, الناقلات الثقيلة -
معدات الخلط والتحريك
المزج, المحرضون, الخلاطات, المعالجات الصناعية -
أنظمة الناقل
الناقلات الحزامية, الناقلات الدوارة, أنظمة النقل, التعامل مع المواد
