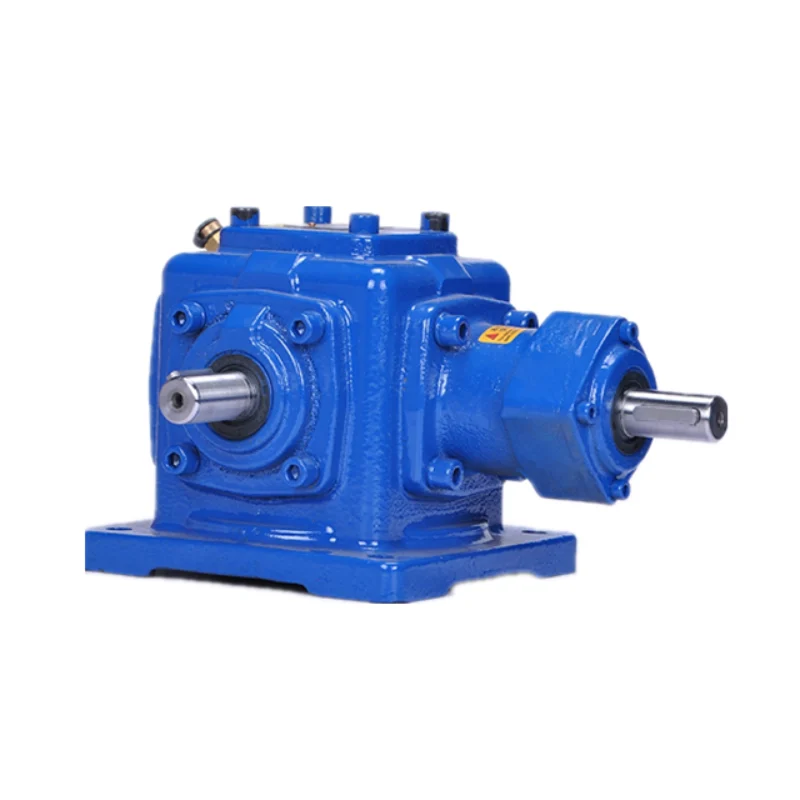

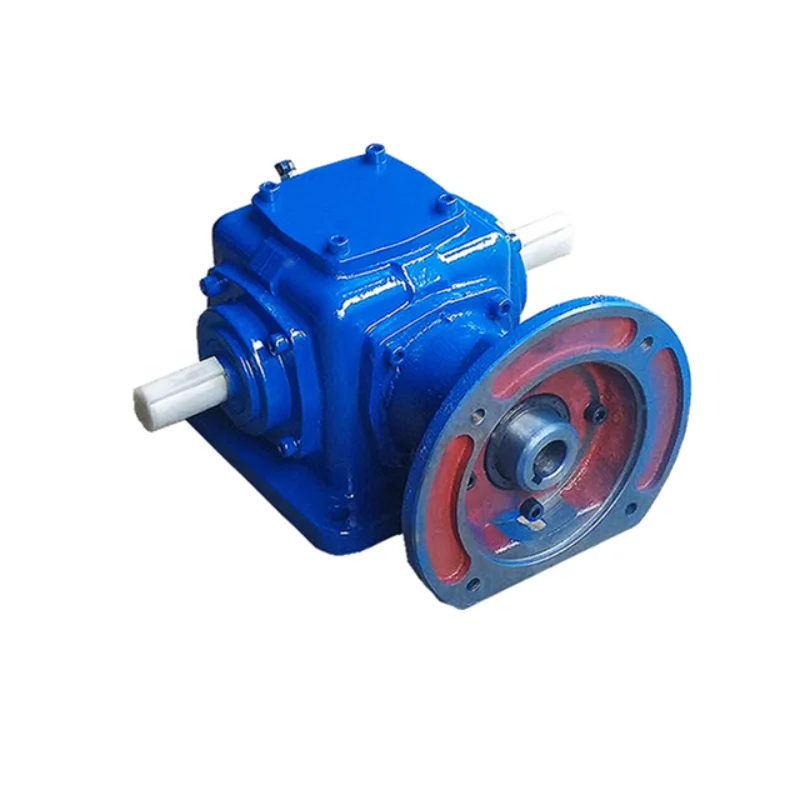

مخفض التروس الحلزوني الشطبة من سلسلة T
ينقل مخفض التروس الحلزوني T Series Spiral Bevel Rereresure الطاقة بين الأعمدة المتقاطعة عبر هيكل مدمج بزاوية قائمة. تروس الميل الحلزونية تخلق تلامسا تدريجيا للأسنان, مما يحافظ على سلاسة الحركة ويقلل من الاهتزازات. تدعم الوحدة نسب نقل متعددة وتتكيف مع تصاميم تركيب مختلفة. يمكنه الاتصال بالمحركات أو مصادر الطاقة الأخرى مع الحفاظ على عزم دوران ثابت. يسمح هذا التكوين بسلوك نقل متسق في الأنظمة التي تتطلب تغييرا اتجاهايا وأداء ميكانيكيا مستقرا.
ميزات المنتج
🟢 القدرة على القفل الذاتي — يوفر تموضعا آمنا ونقل مستقر في الأنظمة الميكانيكية.
🟢 طرق القيادة المتعددة — يمكن تشغيلها مباشرة بواسطة المحركات, مصادر طاقة أخرى, أو التشغيل اليدوي.
🟢 الحل القابل للتخصيص – مصممة لتناسب احتياجاتك.
🟢 تصميم مدمج وخفيف الوزن — تكوين مدمج، بحجم صغير وهيكل خفيف الوزن لتسهيل التركيب.
🟢 التركيب والتوصيل المرن — تركيب مريح, التشغيل المرن, وأشكال اتصال متعددة.
🟢 موثوقية عالية وعمر خدمة طويل — أداء مستقر مع موثوقية عالية وعمر خدمة مطول.
🟢 نسب النقل الموحدة — تشمل النسب المتاحة 1:1, 1.5:1, 2:1, 2.5:1, 3:1, 4:1, و5:1.
🟢 كفاءة النقل العالية — يصل متوسط كفاءة النقل إلى 98٪.
🟢 نطاق واسع من التطبيقات — مناسبة لمنصات صيانة الطائرات, الأنظمة الشمسية, الآلات, علم المعادن, جمعية الحفاظ على المياه, الطب, كيميائي, الثقافة, وصناعات النظافة.
مخفض التروس اللولبي المائل لأنظمة النقل بزاوية قائمة
ينقل مخفض التروس الحلزوني الميل الحركة الدورانية بين الأعمدة المتقاطعة عبر هيكل تداخل حلزوني للسن. تسمح هندسة التروس بالتلامس التدريجي على سطح السن, مما يحافظ على استقرار الحركة ويقلل من تأثير الحمل المفاجئ. يدعم هذا التصميم نقل الطاقة الاتجاهي ضمن التصاميم الميكانيكية المدمجة.
هيكل التروس الحلزوني المائل لنقل الطاقة الاتجاهي
- أسنان التروس الحلزونية تخلق تلامسا تدريجيا أثناء الدوران
- يدعم هيكل الزاوية القائمة ناقل حركة عمود متقاطع
- تسمح خيارات النسبة المتعددة بضبط السرعة بشكل مرن
- التصميم المدمج يدعم التكامل في المساحات المحدودة
عمود الإدخال يدير ترس الميل, الذي يعيد توجيه الحركة عبر زاوية محددة, عادة تسعين درجة. يسمح هذا التغيير في الاتجاه ببقاء تصميم المعدات مدمجا مع الحفاظ على نقل الطاقة الفعال. ينشر شكل السن الحلزوني التلامس عبر سطح أوسع, مما يساعد في الحفاظ على انتقال عزم الدوران بشكل منتظم.
مع استمرار التناوب, يتبع تفاعل التروس نمط تلامس متحرك على سطح السن. تساعد هذه الحركة في تقليل الإجهاد الموضعي وتدعم سلوك النقل السلس. يحافظ الترتيب على استقرار الخرج حتى عند تغير ظروف الحمل أثناء التشغيل.
تسمح خيارات الاتصال للمختزل بالربط مع المحركات, المحركات اليدوية, أو مدخلات طاقة أخرى. يمكن أن تتوافق اتجاهات العمود ومواقع التثبيت مع هياكل المعدات المختلفة, مما يسمح بتكامل النظام المرن دون التأثير على استقرار الناقل.
المواصفات الفنية
تطبيقات الصناعة
-
آلات التعبئة والتغليف
الكرتون, الحشو, الختم, أنظمة الناقل -
أنظمة مناولة المواد
الناقلات, الرافعات, التخزين الآلي, الفرز -
معدات الخلط والتحريك
المزج, المحرضون, الخلاطات, المعالجات الصناعية -
أنظمة الناقل
الناقلات الحزامية, الناقلات الدوارة, أنظمة النقل, التعامل مع المواد
