هل يمكن تخصيص علبة تروس لعزم الدوران, النسبة والتركيب?

نعم. يمكن تخصيص صناديق التروس الصناعية لتناسب نسبة التروس, أبعاد التركيب, تكوينات العمود والحافة, وسعة العزم. النسبة والتركيب هما أكثر المعايير المخصصة شيوعا, بينما يتم ضبط سعة العزم من خلال حجم إطار علبة التروس, نوع التروس, وعدد مراحل الاختزال. تقدم شركات مثل مينغي تخصيص OEM لأبعاد التركيب ونسب النقل على الوحدات المعيارية, التصاميم الموحدة.

الإجابة المختصرة — نعم, صناديق التروس قابلة للتخصيص

تخصيص ناقل الحركة هو ممارسة قياسية في صناعة نقل الطاقة الصناعية. يقوم المصنعون بتعديل صناديق التروس بشكل روتيني لتتوافق مع متطلبات التطبيق المحددة التي لا تستطيع وحدات الكتالوج القياسية تلبيتها. وفقا لشركة Venture Mfg Co., التخصيص ينطبق على مستويات مختلفة, بما في ذلك خيارات التركيب, نسب التروس, مواد الإسكان, واتجاه العمود.

ومع ذلك, هناك قيد مهم. تستخدم معظم صناديق التروس الصناعية نسب تروس ثابتة لا يمكن تعديلها بعد التصنيع دون إعادة بناء كاملة, كما تشرح كوتا في دليل نسبة التروس. يتم التخصيص في مرحلة التصميم — حيث يتم تصميم مجموعة التروس للنسبة المطلوبة قبل تجميع الوحدة. لهذا السبب العمل مع مصنع يبني صناديق التروس على مرنة, التصاميم المعيارية مهمة. مينغيي, على سبيل المثال, تبني كل من المحركات والمخافضات في مصنعها الخاص المزود ب CNC باستخدام نظام معياري, تصاميم موحدة تسمح بتخصيص أبعاد التركيب ونسب النقل من قبل الشركة المصنعة.

ما الذي يمكن تخصيصه في علبة التروس?

عادة ما يغطي تخصيص علبة التروس ثلاثة معايير أساسية — العزم, النسبة, والتركيب — بالإضافة إلى مجموعة من الخيارات الثانوية التي تؤثر على كيفية تكامل ناقل الحركة مع معدات القيادة.

تخصيص النسبة:

• مجموعات التروس ذات عدد الأسنان المحدد
• تركيبات متعددة المراحل لتحقيق تخفيضات غير قياسية
• ضبط النسبة الدقيقة لمطابقة السرعة بدقة

تخصيص عزم الدوران:

• اختيار حجم الإطار لزيادة سعة الحمل
• تغييرات نوع التروس (حلزوني, دودة, كوكبي, السايكويد)
• مراحل تقليل إضافية لزيادة مضاعفة العزم
• اختيار المواد للتروس والأغطية

تخصيص التركيب:

• تكوينات التثبيت على القدم أو الحافة
• مثبت على العمود مع ذراع عزم الدوران
• أنبوب مجوف مع قرص صغير أو اتصال مدمج
• مثبت على الوجه لتوصيل المحرك المباشر
• أنماط واتجاهات البراغي المخصصة

معلمات أخرى قابلة للتخصيص:

• Shaft diameter, الطول, ومواصفات الممر الرئيسي
• أبعاد شفة الإدخال لتركيب المحرك
• مواد الإسكان (الحديد الزهر, الألمنيوم, الفولاذ)
• طريقة التزييت وأنواع الختم
• امتدادات عمود الإخراج أو الميزات الخاصة

كيف يتم تخصيص سعة العزم?

لا يتم ضبط سعة العزم على علبة تروس واحدة — بل يتم تحديدها بناء على التصميم واختيار المكونات. عزم الخرج الذي يمكن أن يوجده صندوق التروس يحسب كعزم دخل مضروبا في نسبة التروس وكفاءة التروس, وفقا لدليل CMGear حول نسب التروس. A 20:النسبة الأولى عند كفاءة 98٪ تحول 50 رطل-قدم من عزم الدوران الوارد إلى حوالي 980 رطل-قدم من عزم الدوران الخارج.

يقوم المصنعون بتغيير سعة العزم عبر أربعة روافع رئيسية:

• حجم الإطار: تستخدم صناديق التروس الأكبر تروس أكبر, المحامل, والأعمدة التي يمكنها نقل أحمال عزم دوران أعلى دون تآكل مبكر أو فشل. يمكن تصنيع علبة تروس صغيرة وعلبة تروس أكبر بكثير باستخدام ناقل حركة 25:نسبة 1, كما تشير شركة إندستريال تروس سبلاي — لكن الوحدة الأكبر ستحصل على عزم دوران أعلى بكثير.

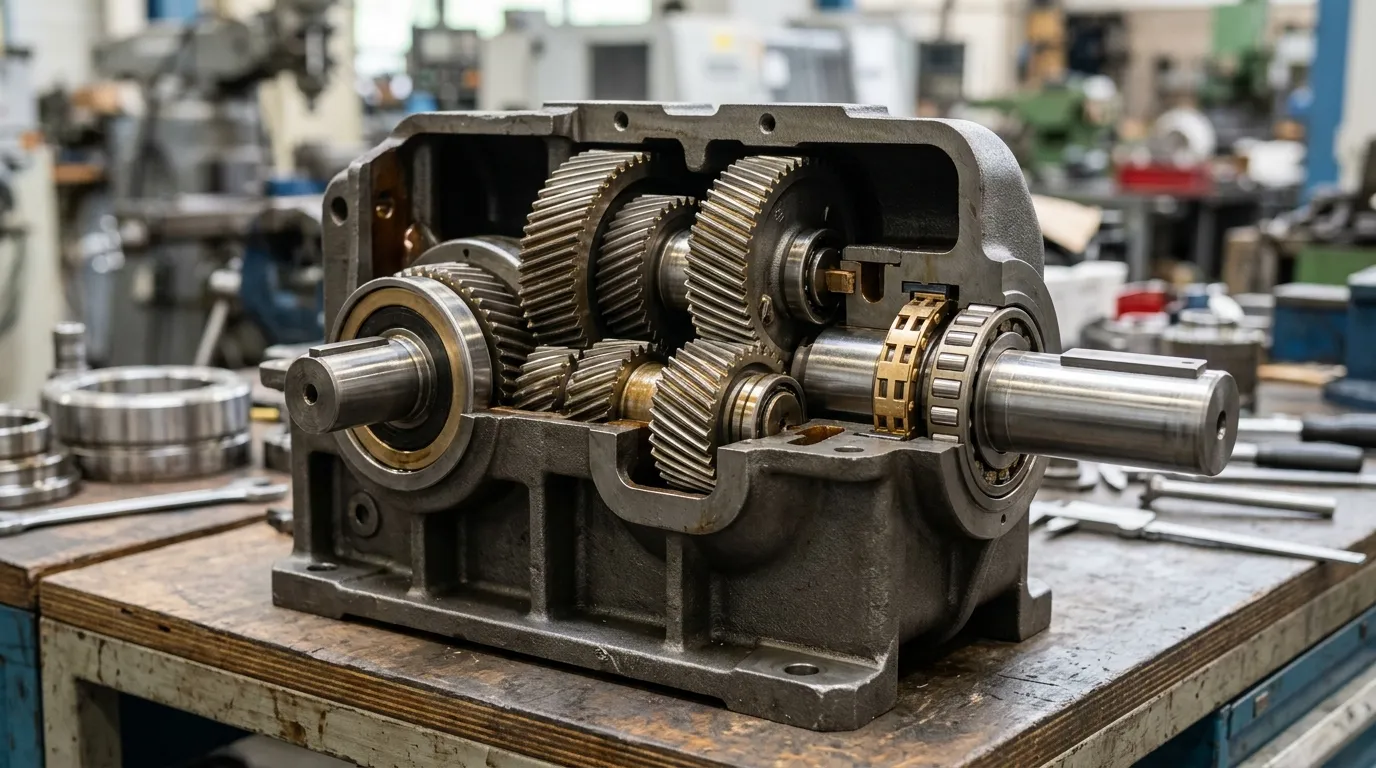

• نوع التروس: هندسة التروس المختلفة تتعامل مع مستويات تحميل مختلفة. تعمل التروس الحلزونية بكفاءة تتراوح بين 96–99٪ لكل مرحلة, بينما يعمل تروس الدودة بنسبة 50–90٪ حسب النسبة وزاوية الرصاص, وفقا لدليل تطبيق ناقل الحركة من مالوي إلكتريك. تحقق تروس الكواكب كفاءة تتراوح بين 96–99٪ لكل مرحلة, وتخفض الدورات الدائرية 85–95٪.
• عدد المراحل: إضافة مراحل الاختزال تضاعف العزم. اثنان 5:المراحل 1 تتحد لتكوين 25:1 نسبة عامة (5 × 5 = 25), كما يشرح CMGear, مما أتاح مضاعفة عزم دوران أعلى بكثير من مرحلة واحدة.
• المواد: تروس الفولاذ المقسى على السطح تتحمل أحمالا أعلى من البدائل البرونزية أو الحديد الزهر. اختيار المواد يؤثر مباشرة على سعة العزم وعمر الخدمة.

مخفض حلزوني ثلاثي المراحل بكفاءة 98٪ لكل مرحلة يوفر كفاءة إجمالية تقارب 94٪ — وهو حاصل ضرب كفاءة المرحلة الفردية, ليس المجموع. لهذا السبب أرقام كفاءة ناقل الحركة مهمة عند مقارنة ادعاءات عزم الدوران بين الشركات المصنعة.

كيف يتم تخصيص نسب ناقل الحركة?

نسبة التروس هي العلاقة بين سرعة الإدخال وسرعة الإخراج, محسوبا كعدد أسنان ترس القيادة مقسوما على عدد أسنان ترس السائق. ترس ب 60 سنا يقود ترس ب 20 سنا ينتج 3:نسبة 1, وفقا ل CMGear. تتبع عملية التخصيص تسلسلا واضحا:

1. حدد متطلباتك. تحديد سرعة الإخراج المطلوبة (دورة الدوران) وسرعة الإدخال المتاحة من محركك.
2. احسب نسبة الاختزال. قسم عدد دورات المحرك المدخلة على عدد دورات المحرك المطلوب. على سبيل المثال, a 1,محرك 450 دورة في الدقيقة الذي يدير ناقلا عند 58 دورة في الدقيقة يحتاج إلى ناقل 25 دورة في الدقيقة:1 تقليل.
3. اختر نوع علبة التروس. حلزوني, دودة, كوكبي, وكل من صناديق التروس السيكلويدية لها نسب مختلفة, ملفات الكفاءة, وسعات التحميل.
4. تحديد عدد المراحل. إذا لم تستطع علبة التروس أحادية المرحلة تحقيق النسبة المطلوبة بكفاءة, يتم دمج عدة مراحل. اثنان 5:المرحلة الأولى تنتج 25:1 نسبة عامة.
5. هندسة مجموعة التروس. يصمم المصنع عدد الأسنان لكل زوج من التروس لتحقيق النسبة الدقيقة, وكذلك سعة العزم المطلوبة للتطبيق. يشير ستوبر إلى أن التخصيص يشمل نسب ناقل الحركة لضبط الحمل والسرعة بدقة.

تكوينات العمود أو الحافة التي تربط علبة التروس بمحركك ومعدات القيادة قابلة للتخصيص بالكامل في هذه المرحلة.

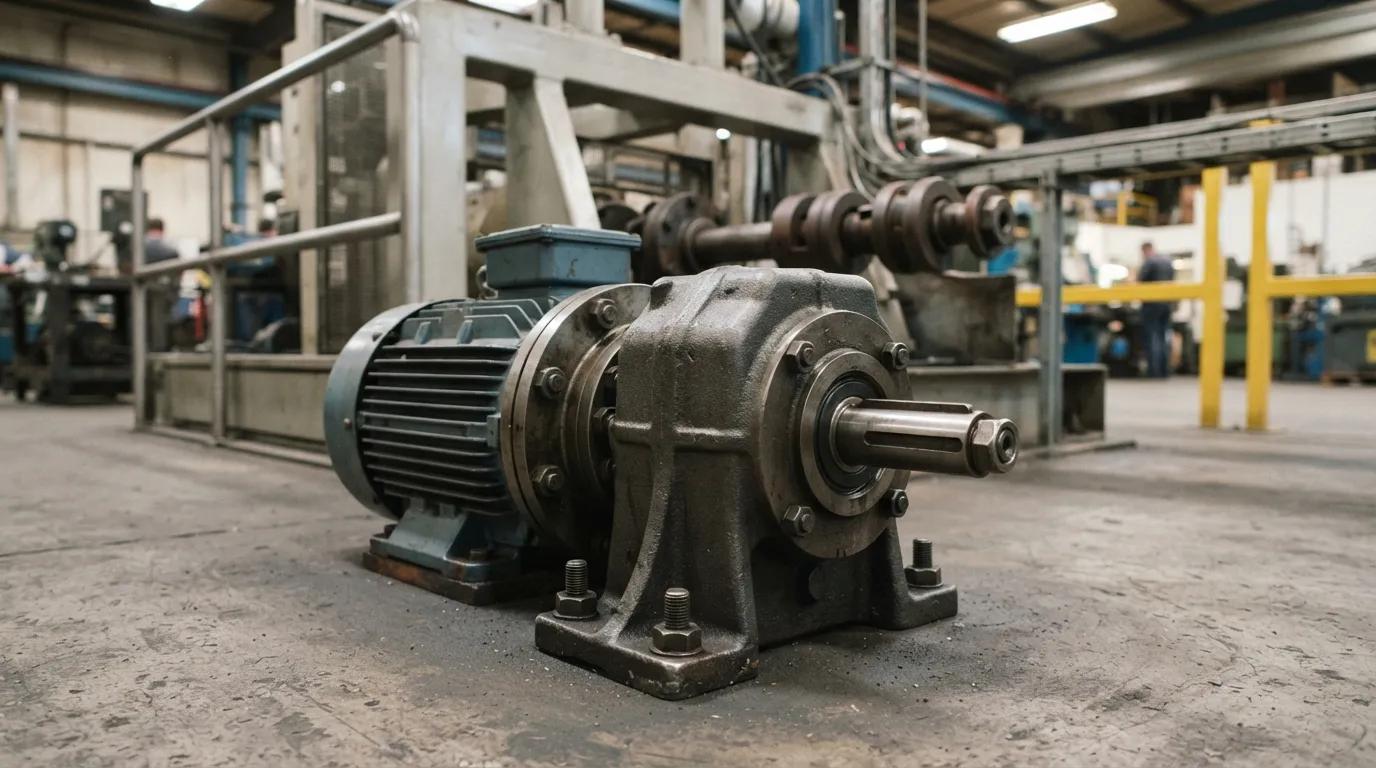

ما هي خيارات التثبيت التي يمكن تخصيصها?

التثبيت هو المعيار الأكثر وضوحا وغالبا ما يخصص في علبة التروس الصناعية. الواجهة الفيزيائية بين علبة التروس, المحرك, ويجب أن تضبط الآلة المدفوعة بدقة لتشغيل موثوق.

تشمل خيارات التركيب المخصصة بشكل شائع:

• التثبيت على الأقدام: صندوق التروس يقع على قاعدة مسطحة مع فتحات براغي. أنماط الأقدام, أحجام الثقوب, ويمكن تخصيص المسافة بين فتحات التثبيت لتتناسب مع المعدات الحالية.
• المثبت على الحافة: هناك شفة على جانب الخرج تتصل مباشرة بماكينة القيادة. أقطار الحافة, أنماط دوائر الترباس, أقطار الطيار, ويمكن تخصيص أبعاد الوجه جميعها.
• مثبت على العمود: تنزلق علبة التروس مباشرة على عمود القيادة. Shaft diameter, keyway size, وآلية القفل (قرص صغير, مفتاح, أو قبضة الاحتكاك) يتم تخصيصها حسب العمود.
• القطر المجوف: المخرج عبارة عن عمود مجوف يثبت فوق عمود القيادة. قطر التجويف, المفتاح, ونقاط تثبيت ذراع العزم كلها قابلة للتعديل.
• التثبيت على الوجه: يتم تصنيع وجه الإدخال ليتناسب مع نمط شفة محرك معين, بما في ذلك دائرة الترباس وقطر الطيار.

شركة فينتشر للتصنيع. يؤكد أن خيارات التثبيت هي مستوى تخصيص أساسي في تصنيع صناديق التروس. الاعتبار الرئيسي هو أن تكوين التركيب الذي اخترته يؤثر على تكلفة التركيب ومتطلبات المحاذاة — فقد تضيف الحافة المخصصة تكلفة أولية لكنها تقلل بشكل كبير من جهد التركيب.

مخصص مقابل. ناقل الحركة القياسي — كيفية اتخاذ القرار

يعتمد القرار بين علبة التروس القياسية والمخصصة على مدى تطابق تطبيقك مع مواصفات الكتالوج.

علبة التروس القياسية تعمل عندما تكون أبعاد التثبيت لديك, النسبة المطلوبة, وحمل العزم كلها تقع ضمن نطاقات الكتالوج القياسية للشركة المصنعة. وفقا لشركة سوبيريور جيربوكس, صناديق التروس المخصصة تتطلب استثمارا أوليا أعلى لكنها توفر توفيرا في التكاليف في دورة الحياة من خلال تقليل وقت التوقف والصيانة — حيث تم تصميم علبة التروس لتناسب معداتك بدقة, إزالة المحولات وتسويات المحاذاة.

النسبة وحدها لا تحدد ما إذا كنت بحاجة إلى وحدة مخصصة. تؤكد شركة Industrial Gearbox Supply أن نفس النسبة يمكن بناؤها بأحجام مختلفة وبقدرات عزم مختلفة — يجب عليك التأكد من أن تصنيف عزم الدوران للوحدة القياسية يفي بمتطلبات تطبيقك, ليس فقط نسبتها.

ما المعلومات التي أحتاج لتقديمها لصندوق تروس مخصص?

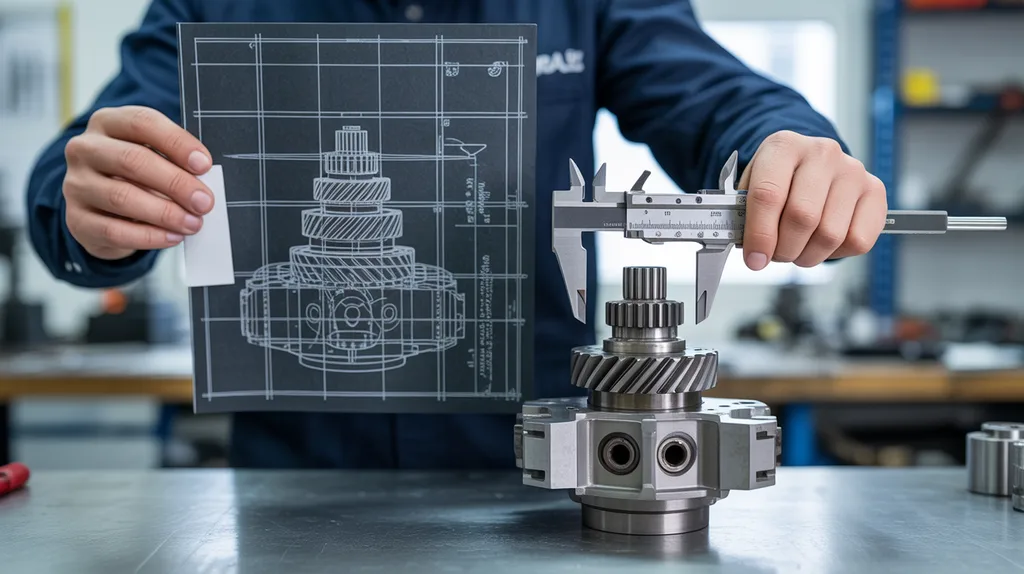

للحصول على مواصفات دقيقة مخصصة لعلبة التروس, يجب عليك جمع معايير التشغيل الرئيسية قبل التواصل مع الشركة المصنعة. وفقا لسوق سوميتومو, غالبا ما يستخدم المصنعون نهجا عكسيا للهندسة — تحليل الوحدات القائمة, التقاط الأبعاد الحرجة, وتقييم هندسة التروس عند الحاجة إلى استبدال.

جهز المعلومات التالية:

1. سرعة الإدخال (دورة الدوران) وقوة المحرك (كيلوواط أو حصان)
2. سرعة الإخراج المطلوبة (دورة الدوران) أو نسبة الاختزال المطلوبة
3. عزم الدوران المطلوب (N·m أو lb-ft) وعامل الخدمة لطلبك
4. نوع التثبيت — القدم, الحافة, مثبت على العمود, أو بأنبوب أجوف
5. أبعاد العمود — القطر, الطول, ومواصفات الممر الرئيسي
6. بيئة التشغيل — نطاق درجات الحرارة, التعرض للغبار, متطلبات الغسل, مقاومة كيميائية
7. دورة العمل ونوع التطبيق — ناقل, المكسر, خط التغليف, أو معدات مدفوعة أخرى

توفر هذه التفاصيل جاهزة يسرع عملية المواصفات بشكل كبير. عادة ما تتبع عملية التصنيع نفسها تسلسلا واضحا: الاستشارة الأولية, تصميم CAD, النمذجة الأولية عند الحاجة, اختيار المواد, التصنيع, ومراقبة الجودة. تقوم شركات مثل مينغي بتصنيع المحركات والمخازات في مصنعها المزود بCNC, مما يسمح لهم بدمج نظام القيادة الكامل بدلا من صندوق التروس فقط.

الخلاصة

صناديق التروس قابلة للتخصيص فعلا. النسبة والتركيب هما أكثر المعايير تخصيصا, بينما يتم ضبط سعة العزم من خلال حجم الإطار, نوع التروس, وعدد مراحل الاختزال. المفتاح هو العمل مع مصنع يصنع المحركات والمخازات معا, لذا يتم تحسين نظام القيادة بالكامل معا بدلا من تجميعه من مكونات غير متطابقة. يقدم مينغي هذا النهج المتكامل في النموذج المعياري, التصاميم الموحدة, مع تخصيص OEM لأبعاد التركيب ونسب النقل. عندما يتطلب تطبيقك عزم دوران معين, النسبة, أو متطلبات التركيب, علبة التروس المخصصة عملية, الحل الممكن للتحقيق.
