ناقل الحركة المتوازي مقابل ناقل الحركة بزاوية قائمة: الفروقات الرئيسية

A ناقل الحركة ذو العمود المتوازي يحافظ على عمودي الإدخال والإخراج منفصلين, المحاور المتوازية, بينما ناقل الحركة بزاوية قائمة تدور السيارة بزاوية حوالي 90 درجة. اختر عمود متوازي عندما تحتاج الآلة إلى إزاحة, مسار النقل بعرض مضغوط; اختر الزاوية القائمة عندما يجب أن يجلس المحرك والمعدات المدفوعة بشكل عمودي, ثم تأكد من الكفاءة, النسبة, عزم الدوران, الأحمال ودورة العمل للطراز المحدد.

ناقل الحركة ذو العمود المتوازي مقابل ناقل الحركة ذو الزاوية القائمة: ما الفرق بينهما؟?

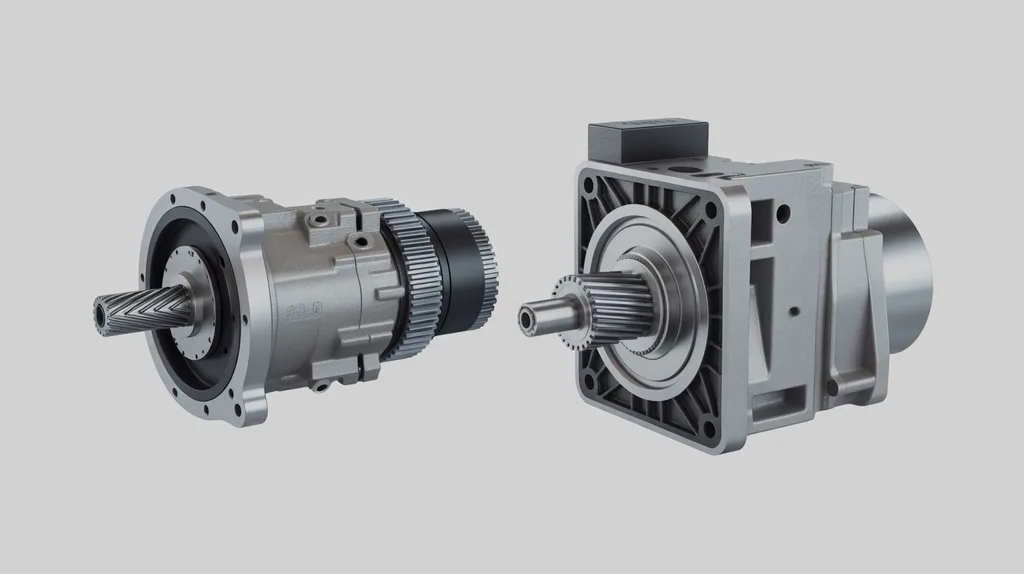

يستخدم ناقل الحركة ذو العمود المتوازي أعمدة إدخال وإخراج تظل خطوط مركزها متوازية ولكن متزاحمة. تضع علبة التروس ذات الزاوية القائمة عمودي الإدخال والمخرج عند حوالي 90 درجة. يعتمد الخيار الصحيح أولا على مسار عمود الآلة والمساحة المتاحة, ثم على عزم الدوران, السرعة, الكفاءة, الأحمال ودورة العمل.

A محرك مروس حلزوني يجمع بين محرك وناقل حركة في مجموعة قيادة واحدة. سواء كان صندوق التروس عمودا متوازيا أو بزاوية قائمة, موقع المحرك, يجب أن يظل ترتيب التركيب وتصميم عمود الإخراج مطابقا للآلة.

كيف تم ترتيب الأعمدة?

يستخدم ناقل الحركة ذو العمود المتوازي أعمدة إدخال ومخرج منفصلة مع خطوط مركزية متوازية. يغير ناقل الحركة بزاوية قائمة اتجاه ناقل الحركة بحيث يكون محورا الإدخال والمخرج تقريبا عموديين.

ترتيب الأعمدة يحدد كيف يتناسب علبة التروس مع الجهاز. لا يفعل ذلك, بمفردها, تحديد كفاءة علبة التروس, سعة العزم أو عمر الخدمة.

[المخطط: عرض علبة تروس ذات عمود متوازي مع إزاحة مزدوجة, خطوط مركزية متوازية بجانب صندوق تروس قائم الزاوية مع خطوط مركزية عمودية. عمود إدخال الملصق, عمود الإخراج, انحراف العمود وتغيير الاتجاه بحوالي 90 درجة.]

هل صناديق التروس ذات العمود المتوازي هي نفسها صناديق التروس المتسلسلة?

لا. عادة ما يكون لدى ناقل الحركة الخطي أو المحوري أعمدة إدخال ومخرج على نفس الخط المركزي, بينما يستخدم ناقل الحركة ذو العمود المتوازي خطوط مركزية منفصلة ولكن متوازية. بعض صفحات المنتجات التجارية تستخدم "inline" و"Parallel" بشكل فضفاض, لذا يجب أن يتحكم رسم الأبعاد الخاص بالشركة المصنعة في المواصفات.

التمييز مهم عندما يكون الفضاء محدودا. قد يمتد ناقل الحركة المحوري على محور واحد, بينما يمكن لصندوق التروس ذو العمود المتوازي وضع عمود الخرج بجانب محور المحرك. يغير ناقل الحركة بزاوية قائمة اتجاه ذلك المحور بدلا من إبقاء كلا العمودين متوازيين.

لمقارنة الترتيبات الأوسع, انظر ناقل الحركة الخطي مقابل ناقل الحركة بزاوية قائمة.

كيف يؤثر تخطيط الأعمدة على مساحة الآلة?

صندوق التروس ذو العمود المتوازي مفيد عندما تحتاج الآلة إلى مسار دفع مزاحة مع أعمدة إدخال وإخراج متوازية. صندوق التروس ذو الزاوية القائمة مفيد عندما يكون المحرك وعمود القيادة عموديا, عندما يمنع عائق مسار القيادة المستقيم أو عندما يفضل إطار الآلة مسار نقل بزاوية 90 درجة.

يشير نيوغارت إلى أن صناديق التروس ذات الزاوية القائمة غالبا ما تختار لمساحة محدودة أو لمحاذاة الإدخال/الإخراج المطلوبة. يربط باور محركات التروس ذات العمود المتوازي بتخطيطات ناقل الحركة المسطحة. هذه اعتبارات في التخطيط, ليس يضمن أن يشغل منزل واحد مساحة أقل في كل تركيب.

قبل اختيار علبة التروس, فحص:

1. هل المحرك والعمود المدفوع متوازيان, محوري أو عمودي?
2. هو العرض, الارتفاع أو الطول المحوري هو البعد المحدود?
3. هل هناك عائق يمنع مسار القيادة المستقيم?
4. هل عمود الإخراج صلب, أجوف, مثبتة على الحافة أو القدم?
5. هل يناسب علبة التروس داخل إطار الإطار المتاح؟?
6. هل هناك وصول كاف للتزييت؟, الفحص والإزالة?
7. هل سيتداخل موقع المحرك مع الحراس؟, الأحزمة, السلاسل أو المكونات الأخرى?

قد يقلل ناقل الحركة بزاوية قائمة الطول المطلوب في آلة واحدة لكنه يزيد العرض أو الارتفاع في أخرى. قد يوفر ناقل الحركة ذو العمود المتوازي إزاحة مفيدة مع خلق غلاف أوسع. قارن بين مجموعة علبة التروس والمحرك الكاملة ورسم الآلة.

أي علبة تروس أكثر كفاءة?

لا يوجد ترتيب للعمود أكثر كفاءة تلقائيا. تعتمد الكفاءة بشكل كبير على تقنية التروس, نسبة النقل, عدد المراحل, التشحيم, سرعة التشغيل والحمل.

تختلف الأرقام المنشورة أيضا حسب المصدر وتصميم المنتج. وفقا ل W.C. برانهام, يمكن أن تكون نطاقات الكفاءة النموذجية حوالي 50–90٪ لمحركات الديدان, 94–98٪ للتروس الحلزونية و95–99٪ للتروس الحلزونية ذات الميل الحلزوني. وفقا لتقنية JIE Drive, تشمل الأمثلة الخاصة بالمصادر أكثر من 95٪ لصناديق التروس الحلزونية الخطية, حوالي 85–90٪ لصناديق التروس ذات الميل وحوالي 70–80٪ لصناديق التروس الدودية.

تبلغ كوتا نسبة 96–98٪ لكل مرحلة في مقارنة الأعمدة المتوازية. لا ينبغي اعتبار هذه الأرقام مواصفات عامة لكل ناقل حركة بزاوية متوازية أو زاوية قائمة.

المقارنة العملية هي إذا:

• قد يوفر ناقل حركة بعمود متوازي يستخدم تروس حلزونية كفاءة عالية في نقل الحركة, لكن النتيجة الفعلية تعتمد على التصميم وظروف التشغيل.
• قد يكون لدى صندوق التروس ذو الزاوية القائمة الذي يستخدم تروس مائلة ملف كفاءة مختلف عن ذلك الذي يستخدم تروس دودية.
• قد يبدل ناقل حركة دودة الزاوية القائدة الكفاءة مقابل تصميم مدمج معين, نطاق النسبة أو خاصية التشغيل.
• عادة ما تؤثر المراحل الإضافية على كفاءة النقل الإجمالية.
• يجب التحقق من بيانات الكفاءة للنموذج الدقيق, النسبة, السرعة, التزييت والحمل.

لمناقشة منفصلة حول تقنية التروس بدلا من هندسة الأعمدة, مراجعة ناقل الحركة الحلزوني مقابل الدودة.

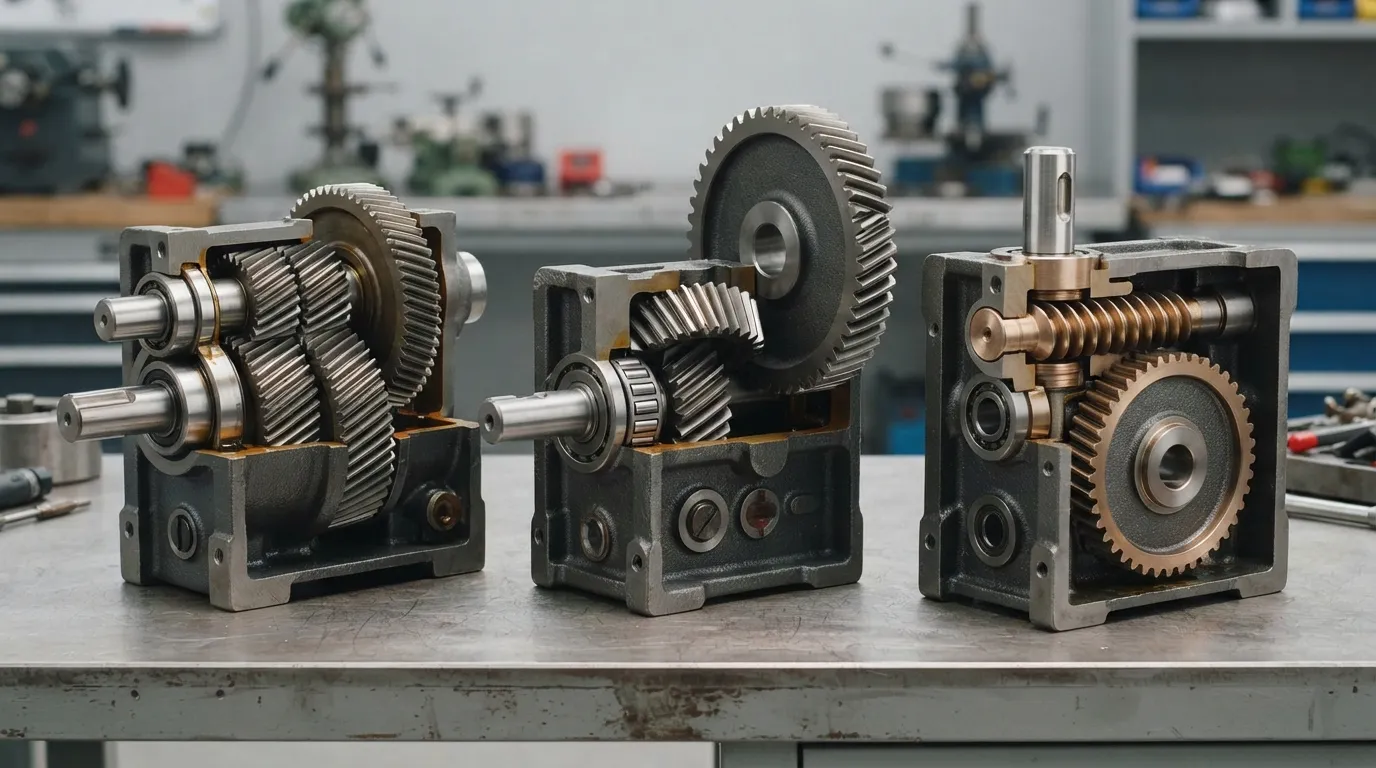

أنواع التروس المستخدمة في صناديق التروس ذات العمود المتوازي وصناديق التروس ذات الزاوية القائمة?

عادة ما يستخدم ناقل الحركة ذو العمود المتوازي العمود الجانبي, التروس الحلزونية أو الحلزونية المزدوجة. قد يستخدم ناقل الحركة بزاوية قائمة الميل, دودة, تروس هيبويد أو كوكبية, لذا فإن "الزاوية القائمة" تصف اتجاه العمود بدلا من تصميم تروس محدد.

نيوغارت يحدد الميل, دودة, التكوينات الحلزونية والكوكبية بين تصاميم صناديق التروس ذات الزاوية القائمة. تصف JIE أيضا أمثلة الزاوية القائمة باستخدام الميل, تروس الدودة أو الكواكب, بينما تستخدم أمثلة الأعمدة المتوازية تروس نتوية أو حلزونية.

علبة التروس ذات الزاوية القائمة ليست تلقائيا علبة تروس دودية. وبالمثل, ناقل الحركة ذو العمود المتوازي ليس تلقائيا وحدة ذات سرعة منخفضة أو عزم دوران عالي. نوع التروس, يجب التحقق من النسبة وتصنيف الطراز من وثائق الشركة المصنعة.

ما هي الآلات التي تستخدم عادة صناديق التروس ذات العمود المتوازي?

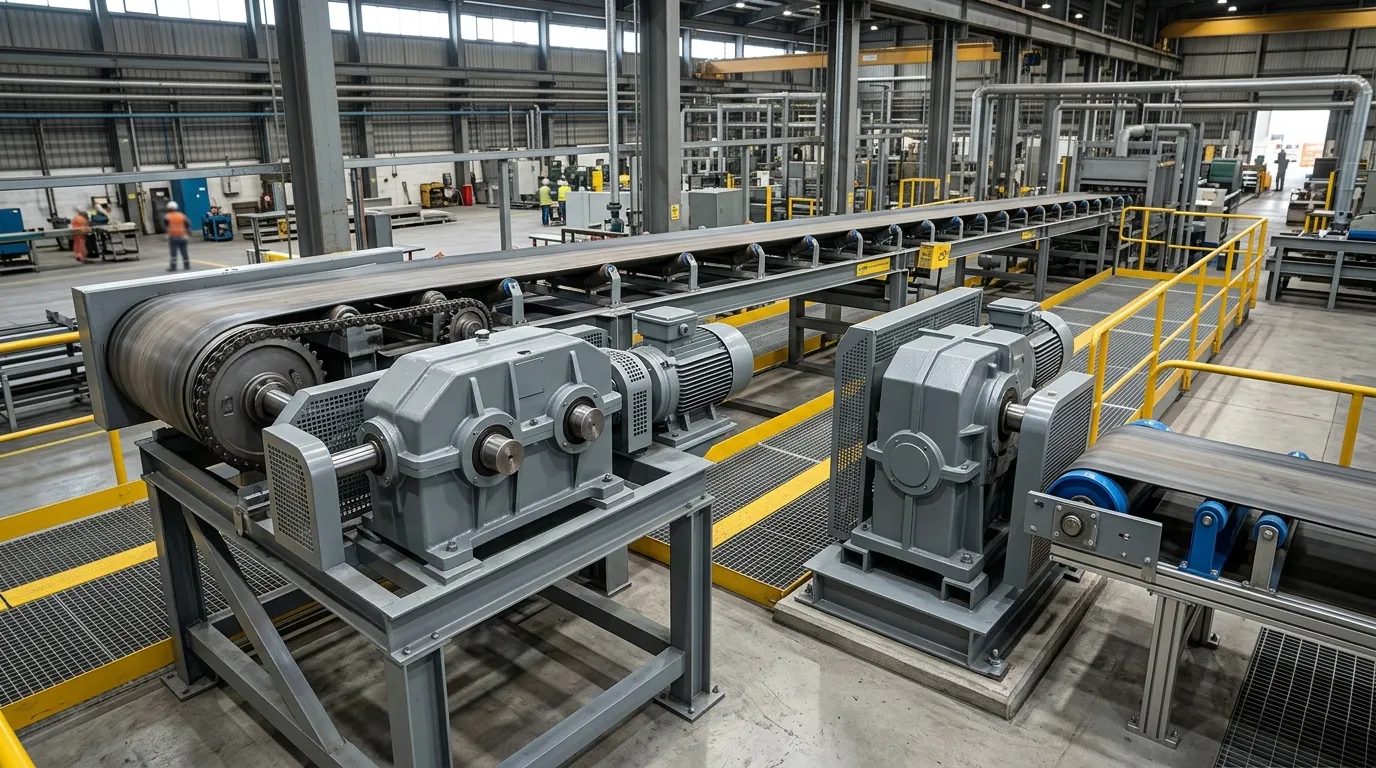

غالبا ما تعتبر صناديق التروس ذات العمود المتوازي للناقلات, أنظمة مناولة المواد وغيرها من الآلات التي يجب أن تبقى فيها أعمدة الإدخال والإخراج متوازية ولكن متزاحمة. ترتبط محركات التروس ذات العمود المتوازي أيضا بتصاميم صناديق التروس المسطحة والمعدات الصناعية التي تتطلب مسار نقل متجاور..

تشمل التطبيقات النموذجية:

• الحزام والناقلات الدوارة
• معدات مناولة المواد
• آلات التعبئة
• مغذيات اللولب
• المزج مع محرك إزاحة متوازي
• البلاستيك وآلات المطاط
• التعدين, معدات مناولة الأسمنت والمواد النباتية

يمكن أن يكون ترتيب العمود المتوازي نقطة انطلاق عملية عندما يظهر رسم الآلة خطوط مركزية متوازية، ويفضل العرض أو موقع التثبيت المتاح صندوق تروس متغير. يجب على المصمم أن يتحقق من عزم الدوران الخرج, الحمل الشعاعي, دورة العمل, أبعاد التركيب والظروف البيئية.

A ناقل حركة حلزوني متوازي هي فئة المنتج ذات الصلة عندما يجب أن يبقى محورا الإدخال والمخرج متوازيين ولكن متزاحيين. سلسلة F من مينغيي هي عائلة محركات التروس الحلزونية ذات العمود المتوازي المحددة لهذا النوع من التطبيقات; النسب الدقيقة, يجب تأكيد الأبعاد والتقييمات للنموذج المختار.

ما هي الآلات التي تستخدم عادة صناديق التروس ذات الزاوية القائمة؟?

عادة ما يتم اختيار صناديق التروس ذات الزاوية القائمة عندما يكون المحرك وعمود القيادة عموديين أو عندما يستفيد تخطيط الآلة من تغيير اتجاه القيادة بمقدار 90 درجة. يمكن أن تختلف التصاميم ذات الزاوية القائمة والديدان في الكفاءة, خصائص الحمل والدفع الخلفي, لذا تظل بيانات التطبيق ضرورية.

تشمل التطبيقات النموذجية:

• الناقلات ذات المحرك العمودي
• الخلاطات وخلاطات المجداف
• آلات التعبئة مع مسار قيادة ملتف
• معدات مناولة المواد مقيدة بهندسة الإطار
• وحدات الآلات المدمجة التي تتطلب إخراجا بزاوية 90 درجة
• المعدات التي يمنع فيها عائق ترتيب القيادة المستقيم

يمكن لصندوق التروس ذو الزاوية القائمة أن يساعد في توجيه الطاقة حول عضو الإطار أو وضع المحرك بعيدا عن عمود القيادة. ومع ذلك, قد يحتاج الهيكل إلى عرض كبير, ارتفاع أو تصريح الخدمة. قارن التجميع الكامل, بما في ذلك المحرك, الاقتران, معدات الحماية والتثبيت.

تشمل مجموعة مينغيي محركات التروس الحلزونية من سلسلة K و S. بالنسبة لمتطلب الزاوية القائمة, الهندسة الدقيقة, نوع التروس, النسبة, يجب تأكيد بيانات التركيب والتحميل من وثائق المنتج ذات الصلة قبل تحديد النموذج. القراء الذين يقومون بتقييم خيار الدودة يمكنهم مراجعة محرك التروس الحلزوني الحلزوني من سلسلة S ثم تحقق من التكوين المطلوب.

أي خيار يتعامل مع عزم الدوران, السرعة وأحمال الأعمدة أفضل?

ترتيب العمود وحده لا يحدد عزم الدوران, السرعة أو سعة الحمل. يجب التحقق من علبة التروس المختارة مقابل عزم الدوران المستمر وأقصى, سرعة الإدخال, نسبة النقل, دورة العمل, عامل الخدمة, الحمل الشعاعي, الحمل المحوري, الحمل المعلق والظروف الحرارية.

تسرد Superior Gearbox الحجم, النسبة, عزم الدوران, المتطلبات البيئية والتركيبية من بين العوامل التي يجب أخذها في الاعتبار لمحركات الميل ذات الزاوية القائمة. هذه الفئات نفسها ذات صلة عند مقارنة استبدال عمود متوازي.

لا تصف ترتيبا واحدا بأنه أقوى أو أكثر متانة بطبيعته. نموذج ناقل حركة محدد, نوع التروس, ترتيب المحامل, النسبة وحالة التشغيل يحددان الملاءمة.

كيف يجب أن تختار بين ناقل حركة بعمود متوازي وناقل حركة بزاوية قائمة?

ابدأ باتجاه العمود المطلوب ونطاق الآلة المتاح, ثم قارن تقنيات التروس وتحقق من الأحمال التشغيلية. صندوق التروس ذو العمود المتوازي هو المرشح الأول لأعمدة الإزاحة المتوازية; صندوق التروس القائم هو المرشح الأولي للأعمدة العمودية.

1. ارسم خطوط مركز العمود. تحديد ما إذا كانت أعمدة الإدخال والمخرج متداخلة, الموازي والإزاحة, أو عمودي.
2. قس الظرف المتاح. تسجيل أقصى عرض, الارتفاع والطول المحوري, بما في ذلك تصاريح السيارات والحرس.
3. تعريف متطلب الإخراج. حدد سرعة الإخراج, النسبة المطلوبة, اتجاه الدوران وأي تغير في السرعة.
4. احسب عزم الدوران المستمر وذروة العزم. ادرج الشركات الناشئة, التسارع, ظروف الصدمات وتغير الحمل حيثما كان ذلك مناسبا.
5. تحديد أحمال العمود. السجل الشعاعي, الأحمال المحاورية والمتدلية من الأحزمة, السلاسل, التروس, الطبول أو المكونات المتصلة الأخرى.
6. اختر تقنية التروس. قارن بين الحلزوني, دودة, القيادة, تصاميم هيبويد أو الكواكب حسب الكفاءة, النسبة, الضوضاء, متطلبات الحرارة والأحمال.
7. أكد ترتيب التثبيت. افحص تثبيت القدم أو الحافة, عمود خرج مجوف أو صلب, نمط الترباس, أبعاد العمود وموقع المحرك.
8. مراجعة ظروف التشغيل. تأكيد دورة العمل, درجة الحرارة المحيطة, التلوث, الوصول إلى التزييت والصيانة.
9. قارن بيانات النموذج الخاصة. راجع كفاءة الشركة المصنعة, حراري, عزم الدوران, معلومات السرعة والحمل للنسبة والتكوين الدقيقة.
10. تحقق من التجميع الكامل. تحقق من علبة التروس, المحرك, الاقتران, الحمايات والمعدات المدفوعة ضد سحب الآلة قبل الطلب.

كيف تفعل مينغي, سلسلة K و S تناسب هذا التشبيه?

سلسلة F من مينغيي هي عائلة محركات التروس الحلزونية ذات العمود المتوازي ذات الصلة للمواز, ترتيب عمود الإزاحة. سلسلة K و S من مينغيي هي عائلات منتجات يجب مراجعتها عندما تحتاج الآلة إلى حل بزاوية قائمة, لكن هندسة العمود الدقيقة, نوع التروس, النسبة, يجب تأكيد قدرة التركيب والتحميل للنموذج المختار.

تصاميم مينغي, تصنع وتزود معدات نقل الطاقة الصناعية, بما في ذلك المحركات والمخازات. مصنعها المزود ب CNC يستخدم نظام معياري, التصاميم الموحدة, ومينغيي تقدم تخصيص OEM لأبعاد التركيب ونسب النقل.

لمسار البئر الموازي, مراجعة محرك التروس الحلزوني المتوازي من سلسلة F بعد تحديد خطوط مركز العمود ومتطلبات الحمل في الآلة. لاختيار سلسلة K أو S, توفير اتجاه العمود المطلوب, النسبة, عزم الدوران, السرعة, أبعاد التركيب, دورة العمل والبيئة بحيث يمكن التحقق من التكوين المناسب.

عمود متوازي أو زاوية قائمة: قائمة الاختيار النهائية

اختر ترتيب الأعمدة الذي يتناسب مع خطوط المركز في الآلة أولا, ثم تأكد من نوع تروس علبة التروس, النسبة, عزم الدوران, الكثير, بيئة التركيب والتشغيل. يجب أن يتطابق البديل المناسب مع كل من التخطيط الميكانيكي ومتطلبات الخدمة.

• [ ] تم قياس اتجاهات عمود الإدخال والإخراج
• [ ] التوازي, خطوط مركزية محورية أو عمودية محددة
• [ ] العرض المتاح, الارتفاع والطول المحوري المسجلين
• [ ] السرعة المطلوبة والنسبة المحددة
• [ ] العزم المستمر وذروة العزم المحسوب
• [ ] شعاعي, تم تأكيد الأحمال المحاورية والعلوية
• [ ] دورة العمل وعامل الخدمة المحددة
• [ ] أبعاد التثبيت والعمود متطابقة
• [ ] تم فحص موضع المحرك واتجاه الإخراج
• [ ] مراجعة متطلبات الدوران والدفع الخلفي
• [ ] البيئة, تم فحص متطلبات التزييت والختم
• [ ] مراجعة بيانات الكفاءة والحرارة الخاصة بالشركة المصنعة
• [ ] تم التحقق من تجميع صندوق التروس والمحرك بالكامل مع رسم الآلة

ما هو استخدام ناقل الحركة بزاوية قائمة?

يغير ناقل الحركة بزاوية قائمة اتجاه نقل الحركة بحوالي 90 درجة. يستخدم عندما يجب أن يكون المحرك والعمود المدفوع عموديين, عندما يمنع عائق مسار القيادة المستقيم أو عندما يفضل إطار الآلة مسار نقل ملتف. الميل المناسب, دودة, يعتمد تصميم الهيبويديا أو الكواكب على النسبة, الحمل, متطلبات الكفاءة والرسوم.

هل صناديق التروس الدودية دائما تقفل ذاتيا؟?

لا. تعتمد مقاومة الدفع الخلفي على هندسة الدودة, زاوية الرصاص, الحمل, التزييت وظروف التشغيل. لا ينبغي التعامل مع ناقل الحركة الدودي تلقائيا كفرامل أمان أو جهاز تثبيت مضمون. التطبيقات التي تتطلب توقفا أو احتفالا بالحمل بشكل متحكم فيه قد تحتاج إلى فرامل منفصلة أو تدابير أمان هندسية أخرى.

ما هي المعلومات التي يجب أن أرسلها لمورد ناقل الحركة?

توفير القدرة الداخلة والسرعة, السرعة أو النسبة المطلوبة, عزم الدوران المستمر وذروة العزم, دورة العمل, الأحمال الشعاعية والمحورية, أبعاد التركيب, تكوين العمود, الدوران, الظروف المحيطة وأي متطلبات OEM. يمكن لرسم الآلة وصور التركيب الحالي أيضا المساعدة في التحقق من التوافق الفيزيائي قبل الاختيار.
