ما هي المعلومات المطلوبة للحصول على عرض سعر مخصص لناقل الحركة?

للحصول على عرض سعر دقيق مخصص لعلبة التروس, تحتاج إلى توفير سبع مواصفات أساسية: عزم الدوران الخرج, سرعة الإدخال والإخراج (أو النسبة), دورة العمل, تفاصيل التركيب والعمود, بيانات المحرك, بيئة التشغيل, والكمية المقدرة. توفير هذه التفاصيل مقدما يساعد الشركة المصنعة على تحديد حجم علبة التروس بشكل صحيح, أوصي بعامل الخدمة الصحيح, وتقديم التحليل الكامل, السعر الدقيق. المعلومات المفقودة تؤدي إلى التأخير, إعادة الاقتباس, أو عرض سعر لا يتناسب مع طلبك.

المواصفات الأساسية السبع التي يجب أن تضمنها كل RFQ في علبة التروس

كل عرض سعر مخصص لعلبة التروس يبدأ بنفس الأساس. سواء كنت تستبدل وحدة موجودة أو تصمم جهازا جديدا, يحتاج المصنع إلى هذه المدخلات السبعة لتوفير سعر وتاريخ تسليم ذو معنى:

إذا لم تكن متأكدا مما إذا كنت بحاجة إلى علبة تروس مخصصة أو وحدة قياسية, يأتي هذا القرار قبل أن تطلب عرض سعر — فقد يلبي ناقل الحركة العادي احتياجاتك بتكلفة أقل وتوصيل أسرع.

عزم الدوران الناتج والسرعة — أساس الأداء

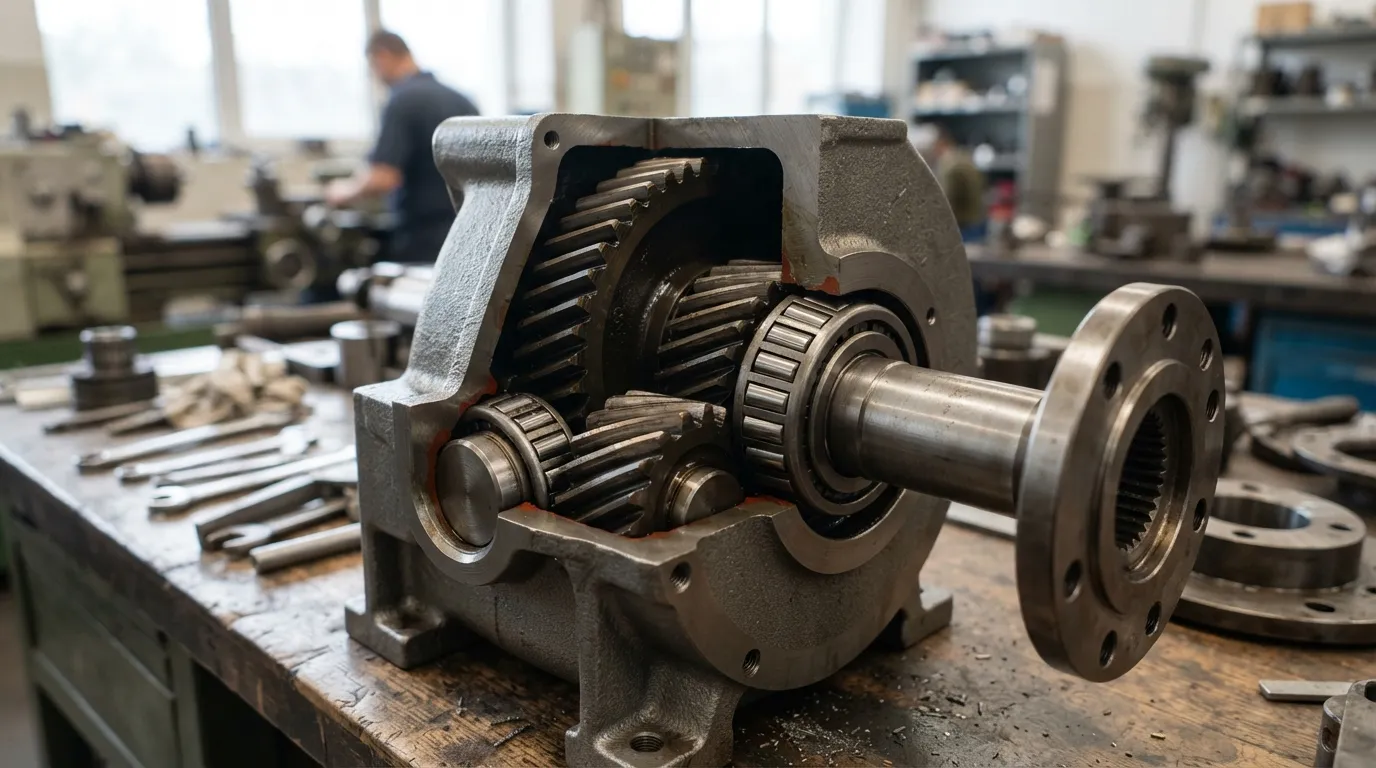

عزم الدوران والسرعة هما أول الأرقام التي يحتاجها مصنع ناقل الحركة. هذه القيم تحدد حجم التروس, قوة الأسنان, أبعاد السكن, وفي النهاية تكلفة الوحدة.

عزم الدوران الخارج — يقاس بمترات نيوتن (لا،) أو القدم الراوندية (lb-ft) — هي القوة الدورانية التي يجب أن يوجدها ناقل الحركة إلى الآلة المدفوعة. سرعة الإدخال هي سرعة دوران المحرك الرئيسي, عادة ما يكون محركا كهربائيا. تسمح هاتان القيمتان للمصنع بحساب نسبة التخفيض المطلوبة والتحقق من أن علبة التروس يمكنها التعامل مع الطاقة المنقولة بشكل مستمر.

وفقا ل PEM Ltd., يجب أن تتضمن بيانات التطبيق لمواصفات ناقل الحركة المخصص طاقة الإدخال, سرعة الإدخال, السرعة أو النسبة المطلوبة, بيئة التشغيل, غلاف الفضاء, وتكوين التركيب. تقديم هذه القيم معا يمنع الشركة المصنعة من الافتراضات حول تطبيقك وتقديم سعر غير صحيح لوحدة.

نسبة التروس — تحديد النسبة أو سرعة الإخراج

توفير نسبة التخفيض المطلوبة إما (على سبيل المثال, 20:1) أو سرعة الإخراج بالدورات في الدقيقة. إذا كان التطبيق يحتاج إلى سرعة إخراج محددة, يقوم المصنع بحساب النسبة من سرعة الإدخال. توفير طاقة المحرك فقط بدون السرعة يجعل المصنع غير قادر على تحديد النسبة, وغالبا ما يؤدي ذلك إلى أسئلة متابعة واقتباس أبطأ.

للحصول على نظرة أعمق على مدى عزم الدوران, النسبة, وعملية التخصيص في التركيب تعمل معا, انظر تركيب نسبة عزم الدوران لتخصيص علبة التروس.

دورة العمل وعامل الخدمة — لماذا "ساعات العمل في اليوم" تغيير الاقتباس

دورة العمل هي مدى تكرار ومدى قوة عمل علبة التروس. يحدد عامل الخدمة, وهو مضاعف يطبق على العزم الاسمي لضمان أن يتعامل صندوق التروس مع الأحمال القصوى والعابرة دون فشل مبكر.

عدد ساعات العمل يوميا, يبدأ كل ساعة, وشدة أحمال الصدمة تحدد عامل الخدمة. صندوق تروس يعمل 24 ساعة يوميا مع أحمال صدمات قوية يحتاج إلى عامل خدمة أعلى من صندوق يعمل ساعتين يوميا بأحمال سلسة — وهذا يغير الحجم, درجة المواد, وتكلفة الوحدة المذكورة.

شركة بي إم المحدودة. يشير إلى أن عامل الخدمة ليس "مقاس واحد يناسب الجميع" الرقم. يجب أن يعكس التطبيق المحدد. عامل الأمان هو حساب منفصل: يرتبط بقوة خضوع المادة وحدود معالجة الحرارة لأسنان التروس, وليس شروط التطبيق. خلط هاتين القيمتين ينتج إما علبة تروس صغيرة الحجم تفشل مبكرا أو كبيرة الحجم, وحدة باهظة الثمن بلا داع.

التقليل من تحديد دورة العمل هو أحد أكثر الأخطاء شيوعا في تقديم طلبات RFQ. إذا قلت "8 ساعات يوميا" لكن خطك يعمل فعليا بنظام نوبات مستمرة مع انطلاقات متكررة, علبة التروس المذكورة ستكون أصغر حجما. وهذا يؤدي إلى فشل المحامل المبكر, تآكل أسنان التروس, وتعقيدات الضمان — ولا يتم تغطية أي منها عندما تم الخطأ في ذكر دورة العمل.

تفاصيل التركيب والعمود — الواجهات الفيزيائية التي تهم

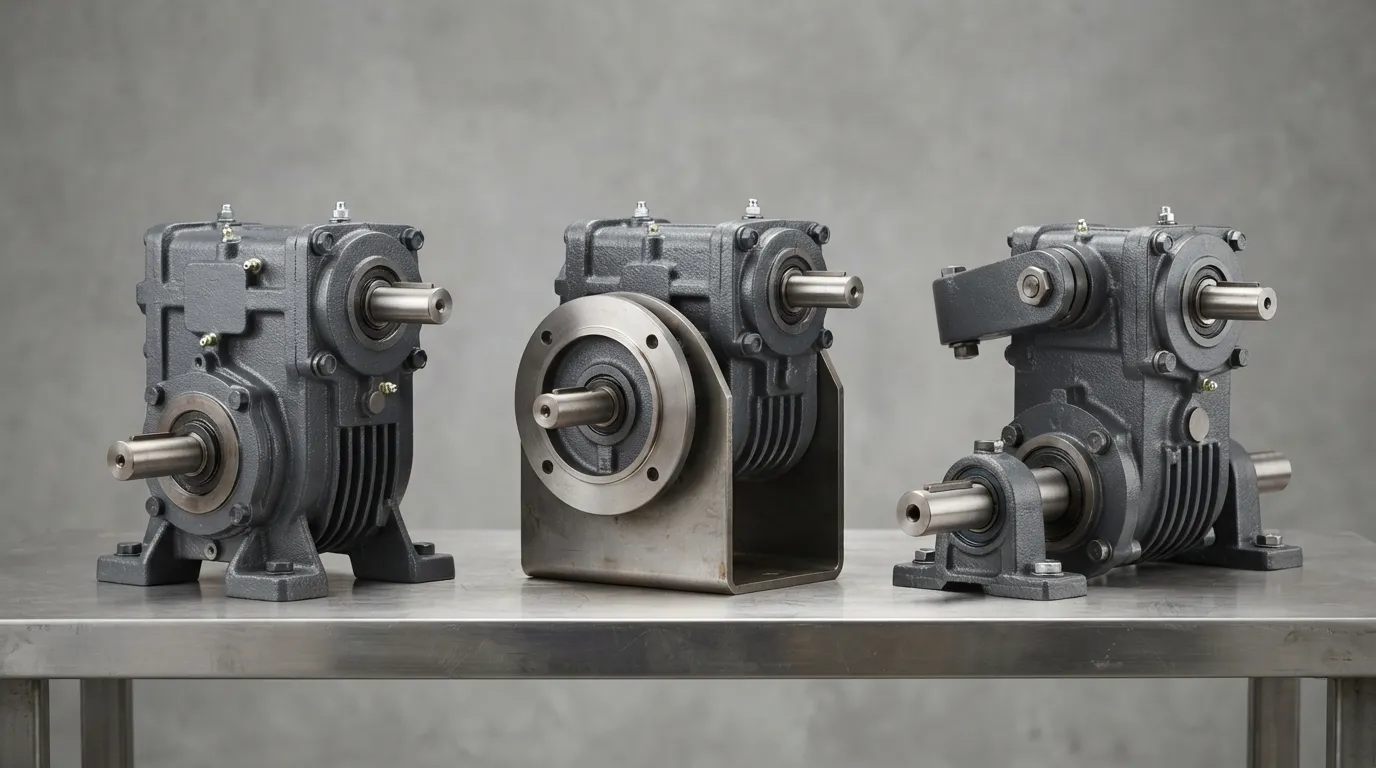

يجب أن يتناسب صندوق التروس مع معداتك فعليا. يحتاج المصنع إلى موضع التثبيت (التثبيت على الأقدام, flange-mounted, or shaft-mounted), أبعاد عمود الإدخال والإخراج (القطر, keyway size, طول العمود), أبعاد التجويف إذا كان ذلك مناسبا, وأي قيود على غلاف الفضاء من تصميم جهازك.

هذه التفاصيل الجسدية هي المكان الذي يحدث فيه سوء التواصل غالبا. لا يمكن تركيب ناقل الحركة الذي يوفر العزم الصحيح ولكن بقطر عمود خرج خاطئ أو حجم مفتاح المفتاح دون تعديل — مما يزيد التكلفة ويؤخر المشروع.

الرسومات هي الطريقة الأكثر كفاءة وفعالية لتوفير هذه المعلومات. وفقا لموشنز التروس, توفر الرسومات للشركة المصنعة تقريبا كل المعلومات اللازمة للحصول على عرض دقيق. إذا كنت تستبدل علبة تروس موجودة, تضمين الرسم البعدي الأصلي أو بيانات لوحة الاسم حتى يتمكن المصنع من تحديد النموذج الدقيق وأبعاد واجهته.

بيانات المحرك — ما يحتاجه المصنع لمطابقة علبة التروس

عندما يكون صندوق التروس مرتبطا بمحرك كهربائي, يحتاج المصنع إلى مطابقة بيانات المحرك مع عمود الإدخال وحافة المحول بشكل صحيح. أضف قوة المحرك (كيلوواط أم حصان), سرعة المحرك (دورة الدوران), حجم الإطار (IEC أو NEMA), الجهد والتردد, وتكوين تركيب المحرك (B3 مركب على الأقدام, مركب على الحافة B5, B14 مركب على الوجه).

هذه البيانات مهمة بشكل خاص لاقتباسات محركات التروس — حيث يجمع محرك التروس المحرك والمخفض في وحدة واحدة, لذا يجب أن يتطابق شفة المحرك والعمود مع مدخل علبة التروس تماما.

تقوم مينغي بتصنيع المحركات والمخازات في نفس المصنع, وهذا يعني أن المحرك وعلبة التروس مصممان كزوج متطابق بدلا من تعديل موردين منفصلين. يتجنب هذا التكامل عدم تطابق الواجهة التي تحدث عندما يتم ربط محرك من مصنع بعلبة تروس من مصنع آخر.

للحصول على جولة كاملة لاختيار المحرك, انظر دليل شراء محركات تقليل التروس لشركات المصنع الأصلية.

بيئة التشغيل — الظروف التي تغير المواد والأختام

بيئة التشغيل تؤثر على المواد, الطلاءات, الأختام, والتزييت المحدد في الاقتباس. صندوق التروس الذي يعمل في منشأة داخلية مدفأة له متطلبات مختلفة تماما عن ذلك المعرض للطقس الخارجي, غسل, أو المواد الكيميائية المسببة للتآكل.

أدرج الظروف البيئية التالية في سؤال التقديم الخاص بك:

• نطاق درجات الحرارة المحيطة (الحد الأدنى وأقصى, بدرجة مئوية)
• مستويات الرطوبة وخطر التكثف
• التعرض للغبار أو الجسيمات
• الغسل أو التعرض للمواد الكيميائية (معالجة الأغذية, المصانع الكيميائية)
• تركيب داخلي أو خارجي
• الارتفاع فوق مستوى سطح البحر (يؤثر على التبريد والتزييت)

كل شرط يغير التصميم. قد يتطلب التعرض للغبار IP أعلى (الحماية من الدخول) تصنيف لمنع دخول الملوثات إلى غلاف علبة التروس. قد تتطلب الأجواء المسببة للتآكلا أنظمة طلاء خاصة أو مكونات من الفولاذ المقاوم للصدأ. تؤثر درجات الحرارة المحيطة المرتفعة على اختيار المزلق وقد تتطلب تبريدا إضافيا.

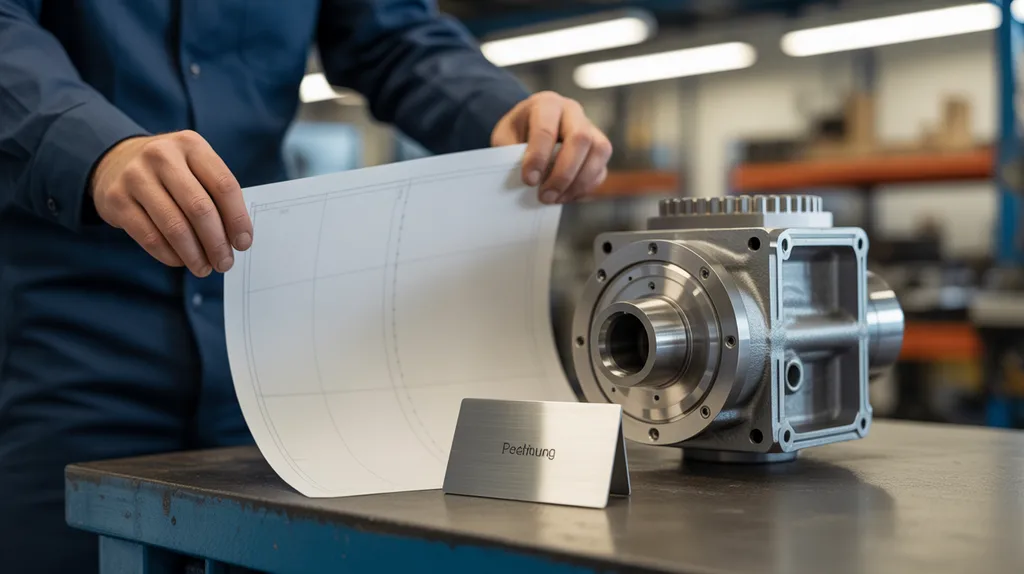

الرسومات والنماذج ثلاثية الأبعاد — أسرع طريقة للحصول على عرض سعر دقيق

رسومات الأبعاد, نماذج CAD ثلاثية الأبعاد, أو أن لوحة اسم علبة التروس الأصلية توفر المعلومات الأكثر شمولا لعرض السعر. وفقا لموشنز التروس, الرسومات هي الطريقة الأكثر كفاءة وفعالية لتقديم معلومات عن المعدات لعرض السعر لأنها توفر تقريبا كل معلومة يحتاجها المصنع.

إذا كانت لديك, تشمل:

• رسومات الأبعاد مع التسامح
• نماذج CAD ثلاثية الأبعاد (الخطوة, IGES, أو الصيغ الأصلية)
• بيانات لوحة الاسم الأصلية ( للبدلاء)
• تفاصيل العمود بما في ذلك أبعاد الممرات الرئيسية
• أنماط ومواقع ثقوب التثبيت

عندما يتلقى المصنع حزمة رسم كاملة, عملية الاقتباس أسرع بكثير لأن المكالمات اللاحقة لا تكون مطلوبة لتوضيح الأبعاد أو التكوينات.

المعلومات الكمية والتجارية — ما الذي يؤثر على السعر

الكمية السنوية المقدرة, تاريخ التسليم المستهدف, وأي متطلبات تغليف أو وثائق تؤثر كلها على السعر المعلن. وفقا لموشنز التروس, الكمية عامل كبير في تقديم أسعار المعدات — حيث ينطبق انخفاض الأسعار لكل قطعة على الكميات الكبيرة, بينما تحمل الأوامر ذات الوحدة الواحدة أو منخفضة الحجم أسعارا أعلى بسبب تكاليف الإعداد والأدوات.

أدرج البيانات التجارية التالية في سؤال العروض:

الكمية والتوصيل ليسا العاملين السعريين الوحيدين — انظر ما الذي يؤثر أيضا سعر علبة التروس الصناعية.

أخطاء شائعة في عروض العروض التي تؤخر أو تضخم عرض السعر

أكثر الأخطاء شيوعا في RFQ لصناديق التروس المخصصة هي حذف دورة العمل, مما يمنح فقط قوة المحرك بدون سرعة, دون توفير قيود بعدية, ونسيان الظروف البيئية. كل غفلة تجبر المصنع على افتراضات — وقد تؤدي الافتراضات إلى وحدة صغيرة الحجم أو عرض سعر لا يتطابق مع مساحة التركيب.

قائمة التحقق من عروض العروض الجاهزة للنسخ — ماذا ترسل إلى الشركة المصنعة

ناقل الحركة المخصص RFQ

1. التطبيق: (صف الآلة المدفوعة, مثلا., "ناقل الحزام للتعدين, ميل 45°")
2. Output torque: ______ نيوم (أو lb-ft)
3. سرعة الإدخال: ______ دورة في الدقيقة
4. سرعة الخرج أو نسبة التروس: ____ RPM أو ____:1
5. دورة العمل: ____ ساعات/يوم, __ البدايات/الساعة, ____ حمل الصدمة (لا يوجد أو متوسط/ثقيل)
6. موقع التثبيت: (القدم / الحافة / المثبت على العمود — حدد الاتجاه إذا كان معروفا)
7. تفاصيل العمود: قطر عمود الإخراج ____ MM/in, المفتاح __, طول العمود ____ مم/إنفي
8. بيانات المحرك: ____ كيلوواط/حصان, __ دورة الدوران, إطار IEC/NEMA __, الجهد ____, التركيب (B3/B5/B14)
9. بيئة التشغيل: درجة الحرارة ____ إلى ____ °C, داخلي/خارجي, الغبار/الغسل/التآكل (حدد)
10. الكمية: ______ قطع سنوية
11. تسليم الأهداف: ______ (التاريخ)
12. الرسومات المرفقة: نعم / لا (إذا كان الجواب نعم, أسماء الملفات القائمة)

بمجرد أن يكون عروض العرض جاهزة, استخدم هذا الدليل إلى اختر مصنع ناقل الحركة المخصص هذا يناسب متطلبات مشروعك.

ماذا يحدث بعد إرسال طلب العروض

بعد استلام معلوماتك, تقوم الشركة المصنعة بمراجعة المواصفات, يطرح أسئلة توضيحية إذا كان هناك شيء مفقود, يحسب حجم علبة التروس وعامل الخدمة, ويصدر عرض سعر رسمي مع التسعير والتسليم.

عادة ما تتبع العملية هذه الخطوات:

1. استلام ومراجعة: الشركة المصنعة تؤكد أن طلب التقديم مكتمل أو يطلب تفاصيل مفقودة.
2. مراجعة هندسية: حجم علبة التروس, اختيار المواد, ويتم حساب عامل الخدمة من بيانات طلبك.
3. تم إصدار الاقتباس: عرض رسمي مع تسعير, التسليم, ويتم إرسال الشروط لمراجعتك.
4. توضيح تقني: هل لديكم أي أسئلة حول التركيب, تفاصيل العمود, أو يتم حل متطلبات خاصة.
5. تأكيد الطلب: عند قبولك, من المقرر أن يبدأ الطلب في الإنتاج.

تختلف الجدول الزمني لهذه العملية بشكل كبير. وفقا لشركة إندستريال تروس سبلاي, تتراوح فئات وقت الانتظار من وحدات مخزنة تشحن فورا إلى تصاميم مخصصة بالكامل تستغرق عدة أشهر. نظام مينغي المعياري, يسمح نهج التصميم الموحد بتخصيص أبعاد التركيب ونسب النقل مع تسليم عادي يتراوح بين 7–15 يوما — وهو فرق كبير لمصنعي المعدات الأصلية ومهندسي المحطات الذين يعملون بجداول زمنية ضيقة. لفهم عملية التصميم والتصنيع الكاملة, انظر تصميم علبة تروس مخصصة.

الأسئلة الشائعة

ما الفرق بين عامل الخدمة وعامل الأمان?

عامل الخدمة يأخذ في الاعتبار شروط التطبيق — نوع التحميل, ساعات العمل, ومصدمة — ويطبق على العزم الاسمي لقياس ناقل الحركة بشكل مناسب. عامل الأمان يتعلق بقوة الخضوع للمادة وحدود المعالجة الحرارية, يقيس مدى قرب علبة التروس من حدودها الميكانيكية. كلاهما مهم, لكنها تتناول مخاطر مختلفة.

كيف أحسب عامل الخدمة في طلبي?

يتم تحديد عامل الخدمة بواسطة دورة عمل التطبيق: ساعات العمل يوميا, يبدأ كل ساعة, وشدة أحمال الصدمات. يقوم المصنعون بنشر جداول عوامل الخدمة أو يزودونها بطلب عرض السعر. دورك هو وصف ظروف التشغيل بدقة — دع الشركة المصنعة تطابق معيارا معيارا مع وصف واجبك بدلا من حسابه بنفسك.

ماذا لو لم أكن أعرف عزم الدوران الخارجي لعلبة التروس الحالية لدي.?

استخدم بيانات لوحة الأسماء — معظم صناديق التروس تدرج الطرازات, النسبة, والعزم المصنف. إذا كانت لوحة الاسم مفقودة, يوفر تفاصيل المعدات المدفوعة وقوة المحرك وسرعته; يمكن للمصنع حساب عزم الدوران من تلك القيم. في الحالات التي لا توجد فيها بيانات, يمكن للمصنع أن يوصي بنهج هندسي عكسي من الوحدة الفيزيائية.
