كيفية اختيار ناقل حركة كوكبي لعزم دوران عالي?

لاختيار ناقل حركة كوكبي لعزم دوران عالي, قم بقياس الوحدة عند ذروة عزم الدوران مضروبا في عامل الخدمة — وليس فقط العزم الاسمي — ثم تحقق من أن المحمل الخرج والعمود يمكنه تحمل الأحمال الشعاعية والمحورية من تطبيقك. تم تصميم المخفضات الكوكبية الثقيلة من شركات مثل مينغيي لتحمل الأحمال العالية المستمرة الموجودة في المطاحن, المزج, والرافعات.

ما هي قيم العزم المهمة لصندوق تروس كوكبي?

ثلاث قيم عزم دوران مهمة عند اختيار علبة تروس كوكبية: العزم الاسمي, أقصى عزم دوران, وعزم التوقف الطارئ. للتطبيقات ذات عزم الدوران العالي, أقصى عزم مع عامل خدمة يحدد الاختيار, وليس العزم الاسمي وحده.

عزم الدوران الاسمي هو العزم المستمر الذي يمكن لعلبة التروس نقله تحت الظروف المصنفة. وفقا لسيمسم موتور, عادة ما يشير عزم الدوران الاسمي إلى 20,000 ساعات التشغيل عند سرعة الإدخال الاسمية. هذا هو التصنيف الأساسي الموجود في معظم كتالوجات الشركات المصنعة.

عزم الدوران الأقصى هو أقصى عزم دوران يمكن لناقل الحركة تحمله أثناء التسارع, حمولات الصدمات, أو التحميل الزائد اللحظي. هذه القيمة ضرورية للتطبيقات ذات التحميل المتغير أو دورات البداية والتوقف المتكررة.

عزم التوقف الطارئ هو أقصى عزم دوران يمكن لصندوق التروس تحمله لفترة قصيرة جدا. وفقا لسيمسم موتور, عادة ما يكون عزم التوقف الطارئ 3× عزم الخرج الاسمي.

كيفية حساب عزم الخرج المطلوب

حساب عزم الدوران المطلوب باستخدام الصيغة T (لا،) = (× 9546) / ن, حيث P هي قدرة المحرك بالكيلوواط وN هي سرعة الإخراج بالدورات في الدقيقة.

وفقا لتوب جير ترنسمنشن, توفر هذه الصيغة المتطلبات الأساسية للعزم قبل تطبيق أي عوامل تطبيق..

خطوات مرقمة لحساب عزم الدوران المطلوب:

1. تحديد قدرة المحرك بالكيلوواط (كيلوواط) من لوحة اسم المحرك أو ورقة المواصفات.
2. تحديد سرعة الإخراج المطلوبة بالدورات في الدقيقة عند المعدات المدفوعة.
3. طبق الصيغة: ت = (× 9546) / ن.
4. اضرب النتيجة في عامل خدمة التطبيق (سيتم تناوله في القسم التالي).

هذا الحساب يعطيك الشرط الاسمي للعزم. يتم بعد ذلك اشتقاق متطلب العزم الأقصى بتطبيق عامل الخدمة والنظر في ملف الحمل المحدد لتطبيقك.

ما هو عامل الخدمة وكيف تطبقه?

A عامل الخدمة هو مضاعف يطبق على العزم المحسوب لأخذ خصائص الحمل في الاعتبار, دورة العمل, وظروف التشغيل. للتطبيقات الصناعية النموذجية ذات عزم الدوران العالي, عوامل الخدمة من 1.5 إلى 2.0 شائعة, وفقا لشركة TEA GmbH.

عامل الخدمة يحمي علبة التروس من الأحمال غير المتوقعة, ارتفاعات عزم البداية, والتعب طويل الأمد. اختيار عامل خدمة أعلى يزيد من الموثوقية، لكنه يزيد أيضا من الحجم والتكلفة.

يتم تطبيق عامل الخدمة عن طريق ضرب العزم الاسمي المحسوب: العزم المطلوب = عزم الدوران الاسمي × عامل الخدمة. هذه القيمة النهائية هي ما تقارنه مع عزم الخرج المصنف لعلبة التروس.

كيف تؤثر نسبة التروس على عزم الدوران المطلوب?

نسبة التروس تضاعف عزم الدخل مع تقليل سرعة الخرج — 10:النسبة 1 تقلل السرعة بمقدار 10× وتزداد عزم الدوران بحوالي 10× (ناقص خسائر الكفاءة).

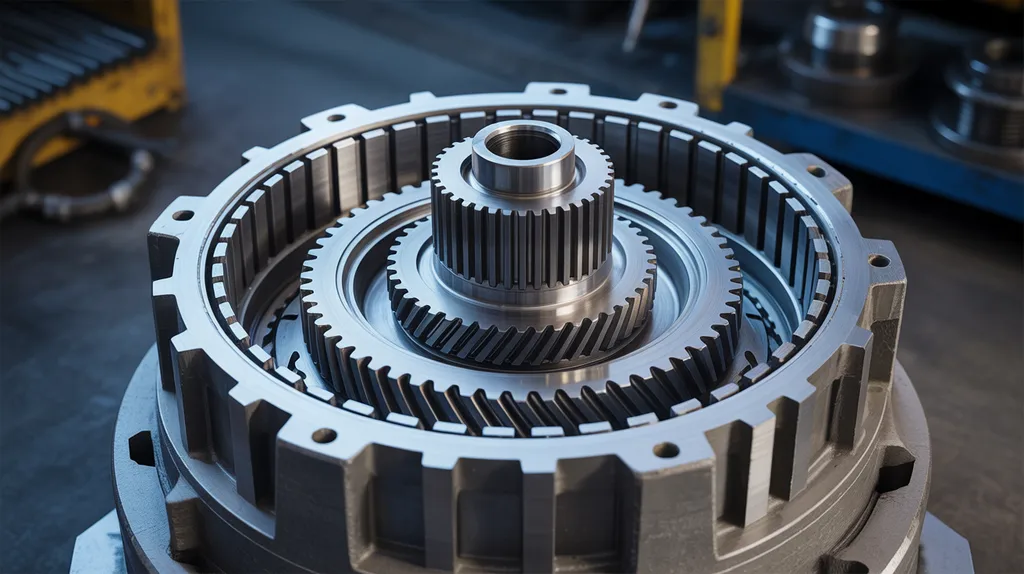

تتبع نسبة التروس الداخلية معادلة ويليس: i = 1 (zرينغ / زشمس), حيث zالحلقة هي عدد الأسنان على ترس الحلقة و zالشمس هي عدد الأسنان على معدات الشمس, وفقا لشركة TEA GmbH.

تعتمد نبات النسب العملية على عدد المراحل:

• صناديق التروس الكوكبية أحادية المرحلة: نسب 3:من 1 إلى 10:1
• صناديق التروس الكوكبية ذات المرحلتين: نسب 9:من 1 إلى 100:1
• صناديق التروس الكوكبية ثلاثية المراحل: النسب حتى 1000:1

عند اختيار نسبة عزم الدوران العالي, تذكر أن النسب الأعلى تضاعف العزم بشكل أكثر عدوانية لكنها تضيف المزيد من المراحل وخسائر الكفاءة. التوازن بين سعة العزم والتعقيد الميكانيكي. للحصول على إرشادات أعمق حول اختيار النسب, انظر إلى نسبة علبة التروس الكوكبية الدليل.

ما هي الكفاءة التي يجب أن تتوقعها من ناقل حركة كوكبي?

تحقق صناديق التروس الكوكبية أحادية المرحلة كفاءة تتراوح بين 95–98٪, بينما تحقق الوحدات ذات المرحلتين 92–95٪, وفقا ل Reckon Drives. الكفاءة تؤثر مباشرة على مقدار الطاقة الداخلة التي تصل إلى عمود الخرج كعزم دوران قابل للاستخدام.

تحقق صناديق التروس الكوكبية هذه الكفاءة العالية من خلال تقاسم الحمل بين عدة تروس, كما شرحها ستوبر. على عكس صناديق التروس الدودية التي يمكن أن تنخفض الكفاءة إلى أقل من 50٪ عند نسب معينة, تصاميم الكواكب تحافظ على كفاءة عالية عبر نطاق نسبها.

الكفاءة مهمة في اختيار عزم الدوران العالي لأن الكفاءة الأقل تعني أنك تحتاج إلى طاقة إدخال أكبر لتحقيق نفس عزم الدوران الخرج, ويتم فقدان المزيد من الطاقة كحرارة. للتطبيقات المستمرة ذات عزم الدوران العالي, هذا قد يخلق تحديات حرارية تتطلب علبة تروس أكبر مما تشير إليه حسابات العزم وحدها.

كيفية التحقق من محمل الخرج وأحمال العمود

حساب الحمل المعلق باستخدام الصيغة OHL = (19100000 × ب) / (د × ن) × FC, حيث P هي القدرة بكيلوواط, d هو قطر التروس أو البكرة بالمم, n هو دورة العمود في الدقيقة, و Fc هو عامل الاتصال, ثم قارن مع سعة تحمل علبة التروس المصنفة.

وفقا لتوب جير ترنسمنشن, عامل الاتصال يأخذ في الاعتبار كيفية نقل المكون المدفوع للحمل إلى العمود. تفرض أنواع التوصيلات المختلفة أنماط تحميل مختلفة على محمل الخرج.

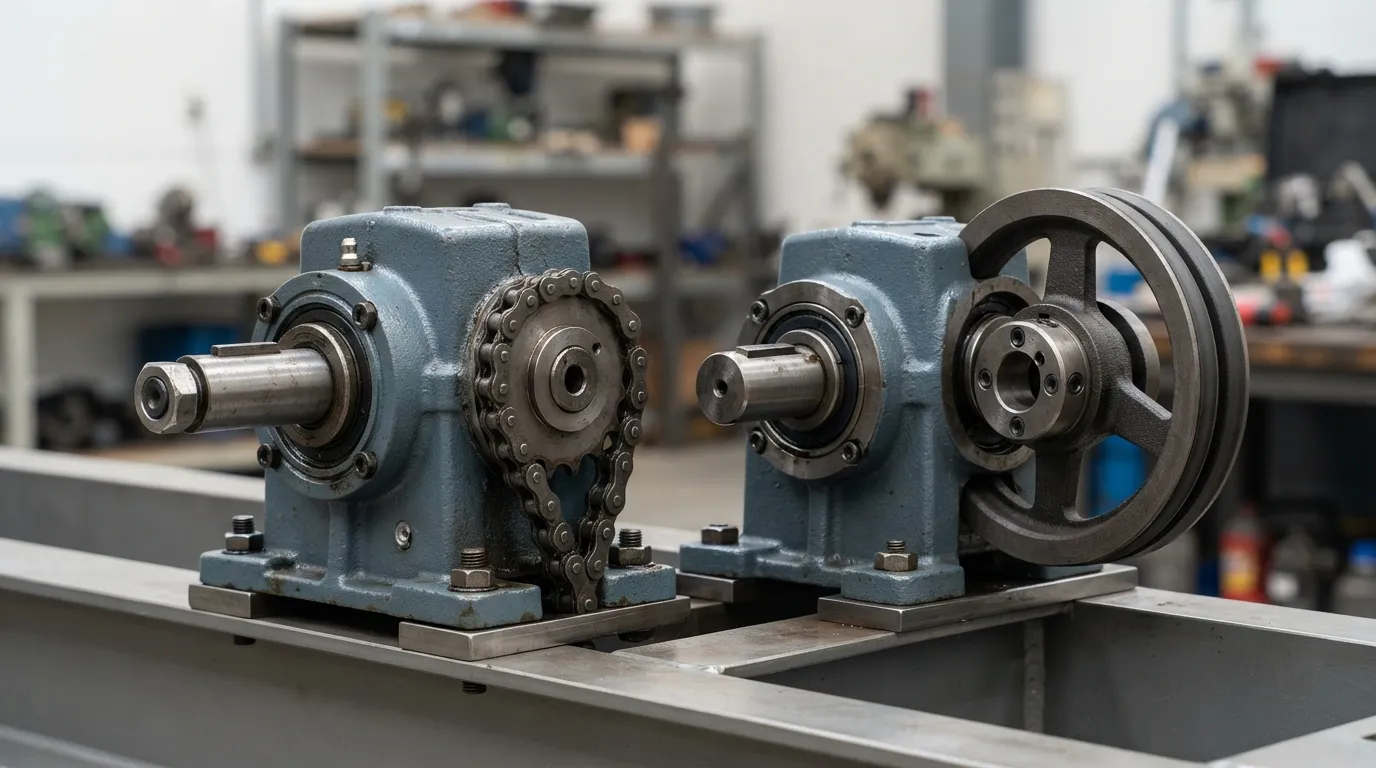

تفرض محركات الحزام V أعلى الأحمال المعلقة لأن توتر الحزام يجب الحفاظ عليه لمنع الانزلاق. إذا كان تطبيقك يستخدم حزام V, يجب أن يكون حجم محمل الخرج ليحمل حمولة شعاعية أعلى بكثير من الترس المتصل مباشرة بالسلسلة.

هذا التحقق من المحامل والعمود هو أحد أكثر الخطوات التي يتم تخطيها في اختيار علبة التروس — فهو فحص إلزامي, ليس اختياريا. للمنهجية ذات الصلة حول حجم العزم, انظر إلى حجم عزم دوران علبة التروس الصناعية الدليل.

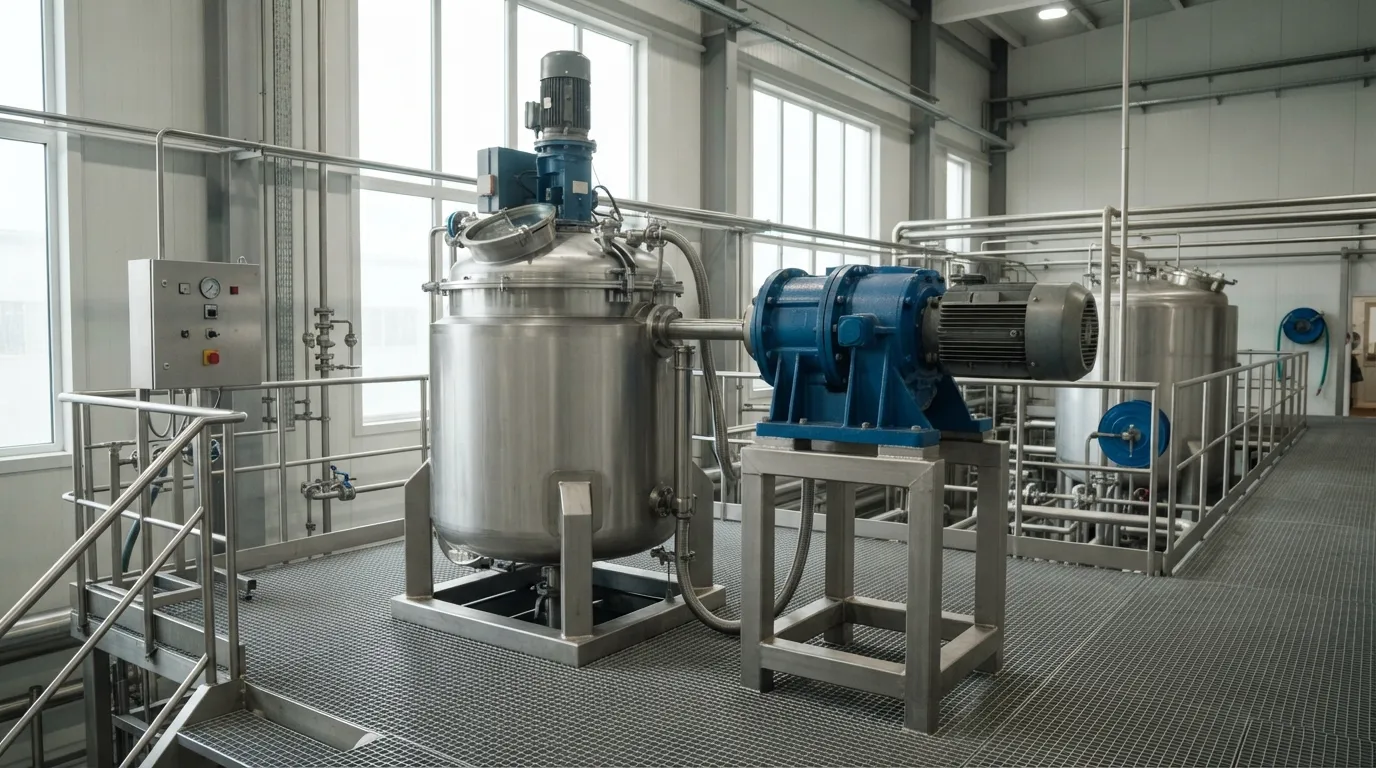

مثال عملي: اختيار ناقل حركة كوكبي لجهاز الخلط

يطبق هذا المثال جميع الخطوات السابقة على تطبيق مكسر بقوة 15 كيلوواط عند إخراج 30 دورة في الدقيقة مع عامل خدمة 1.8, عرض كل عملية حساب وتحقق.

الخطوة 1: تعريف المتطلبات.

• قوة المحرك: 15 كيلوواط
• سرعة الإخراج المطلوبة: 30 دورة في الدقيقة
• التطبيق: خلاط بحمل صدمات متوسط
• عامل الخدمة: 1.8 (استنادا إلى دورة العمل وتغير الحمل)

الخطوة 2: حساب العزم الاسمي. ت = (15 × 9546) / 30 = 4,773 نيوتن متر

الخطوة 3: طبق عامل الخدمة. عزم الدوران المطلوب = 4,773 × 1.8 = 8,591 نيوتن متر

الخطوة 4: اختر النسبة. إذا كانت سرعة المحرك 1,500 دورة في الدقيقة: النسبة = 1,500 / 30 = 50:1 صندوق تروس كوكبي ذو مرحلتين مع 50:نسبة واحدة ستكون مناسبة (ضمن ال 9:من 1 إلى 100:1 نطاق للوحدات ذات المرحلتين).

الخطوة 5: تحقق من تحميل عمود الإخراج. افترض أن تروس سلسلة بقطر 200 مم تشغل الخلاط. OHL = (19100000 × 15) / (200 × 30) × 1.0 = 4,775 شمالا

يجب أن يكون هذا الحمل المعلق ضمن قدرة التحمل المصنفة لصندوق التروس. إذا تجاوز الحساب التقييم, يتطلب الأمر علبة تروس أكبر أو تكوين خرج مختلف.

الخطوة 6: أكد الاختيار. يجب أن يحتوي ناقل الحركة المختار على:

• تصنيف عزم الخرج ≥ 8,591 نيوتن متر (بما في ذلك عامل الخدمة)
• نسبة 50:1 (أو أقرب معيار)
• تصنيف محمل الإخراج ≥ 4,775 نيوتن متر حمل زائد عند السرعة المحددة

الأخطاء الشائعة في اختيار ناقل الحركة الكوكبي عالي العزم

أكثر الأخطاء شيوعا في اختيار ناقل الحركة الكوكبي عالي العزم هي اختيار العزم الاسمي بدلا من العزم الأقصى, تجاهل الأحمال المحامل الخارجية, تخطي التحقق الحراري, واختيار نسبة للسرعة دون التحقق من ضرب العزم الناتج.

• المقاسات بناء على عزم الدوران الاسمي فقط. أقصى عزم مع عامل الخدمة يتحكم في التطبيقات ذات العزم العالي. تقليل حجم عزم الدوران الأقصى يؤدي إلى فشل مبكر.
• تجاهل الحمل الزائد على محمل الإخراج. يجب أن يتحمل محمل الخرج الأحمال الشعاعية من التروس, pulleys, أو التروس — وليس فقط العزم. وهذا سبب شائع لفشل المجال.
• دون احتساب دورة العمل. التشغيل على مدار الساعة مع الأحمال الثقيلة يتطلب عامل خدمة أعلى من الاستخدام المتقطع. تؤثر دورة العمل مباشرة على التصنيف الحراري.
• اختيار نسبة السرعة دون فحص عزم الدوران. تقليل السرعة دائما يضاعف العزم. تحقق من أن العزم الناتج لا يتجاوز تصنيف علبة التروس.
• تجاوز الحدود الحرارية. التشغيل المستمر عالي العزم يولد حرارة. حتى لو كان عزم الدوران ضمن التصنيف, قد يسخن ناقل الحركة بشكل زائد دون تبديد حرارة كاف.

المخفضات الكوكبية الثقيلة للتطبيقات الصناعية

المطاحن, المزج, الرافعات, وتتطلب معدات النقل مخفض كواكب ثقيلة المصممة لعزم دوران مستمر عالي مع دعم محمل قوي. تتطلب هذه التطبيقات صناديق تروس مصممة للتحميل المستمر, ليس مجرد قمم عرضية.

للحصول على رؤية أوسع لمكان تجميع صناديق التروس الكوكبية عبر الصناعات, انظر إلى تطبيقات ناقل الحركة الكوكبي نظرة عامة.

تختلف المخفضات الكوكبية الثقيلة عن صناديق التروس الكوكبية السيرفو الدقيقة. تعطي صناديق التروس الكوكبية الدقيقة الأولوية للرد المنخفض ودقة تحديد المواقع لتطبيقات السيرفو. تخفض الكواكب الصناعية الثقيلة قدرة العزم على الأساس, العمر الحامل, والأداء الحراري لمعدات العمليات المستمرة.

المصنعون مثل مينغي يصنعون مخفضات كوكبية ثقيلة خصيصا لهذا النوع من المهام الصناعية. تصمم وتصمم مينغيي المحركات والمخازات داخليا في منشأتها المزودة ب CNC في شنغهاي, خدمة الشركات المصنعة ومهندسي المصانع في مجالات بلاستيك ومطاط, المزج, النقل, التعدين, الأسمنت, الطاقة, وصناعات الموانئ. تقدم مينغي تخصيص OEM لأبعاد التركيب ونسب النقل لتتناسب مع متطلبات التطبيق المحددة.

عندما يتطلب تطبيقك عزم دوران مستمر عالي مع أحمال صدمة — خلاط بلزوجة متفاوتة, رافعة بدورات بدء وتوقف, مطحنة ذات وسائط ثقيلة — هذه هي الظروف التي صممت المخفضات الكوكبية الثقيلة لتحملها. علبة تروس كوكبية قياسية بحجم السيرفو لن توفر سعة التحمل أو هامش الحرارة المطلوبة. للحصول على إطار عمل كامل خطوة بخطوة يغطي جميع معايير الاختيار, انظر إلى كيفية اختيار ناقل الحركة الكوكبي الدليل.
