ناقل الحركة العادي مقابل ناقل الحركة المخصص: أي واحد يناسب طلبك?

اختر ناقل حركة عادي عندما تتوافق وحدة الكتالوج مع عزم الدوران الخاص بك, النسبة, ومتطلبات التركيب — سيكون أرخص, أسرع في التسليم, وأسهل في الصيانة. اختر علبة تروس مخصصة عند نسبة تطبيقك, أبعاد التركيب, أو لا يمكن تحقيق ظرف الفضاء بواسطة أي وحدة قياسية. التصميم المخصص المعياري يمكن أن يجسر الفجوة: تركيب مخصص مع زمن تقدم شبه قياسي.

ما الفرق بين ناقل الحركة العادي والمخصص?

A علبة التروس القياسية هو منتج كتالوجي بنسب نقل ثابتة, أبعاد التركيب, وتصنيفات عزم الدوران التي تناسب مجموعة واسعة من التطبيقات العامة. A علبة تروس مخصصة مصممة لتطبيق محدد واحد, بهندستها, المواد, أو خصائص أداء مصممة خصيصا لظروف العمل الخاصة.

تقوم صناديق التروس بتحويل المحركات عالية السرعة, مدخل عزم منخفض من محرك كهربائي إلى المحركات المنخفضة السرعة, قوة عزم الدوران العالي التي تدفع الآلات الصناعية. وفقا لشركة فينتشر للتصنيع, يعد هذا التحويل ضروريا لعمل الآلات بكفاءة. الاختيار بين القياسي والمخصص يعتمد على مدى تطابق تطبيقك مع المنتجات الكتالوجية الموجودة بالفعل.

تم تصميم صناديق التروس المخصصة للاستخدام الخاص بالتطبيقات, قدم مرونة عالية, ويمكن تحسينها للأداء — لكنها تأتي بتكلفة أعلى وتتطلب أوقات إنتاج هندسية أطول. معظم التطبيقات الصناعية, ومع ذلك, يمكن التعامل معه بواسطة وحدة قياسية دون تنازل عن ذلك.

مقارنة: المخصص القياسي مقابل المعياري مقابل المخصص الكامل

الأبعاد الخمسة التي تحدد هذا الشراء هي التكلفة, وقت الانتظار, التناسب, الأداء, وتوفر قطع الغيار — ويتناقض بشكل مختلف بين القياسات, العادة المعيارية, وخيارات مخصصة كاملة.

وفقا لشركة فينتشر للتصنيع, تتطلب صناديق التروس المخصصة استثمارا أوليا أعلى لكنها يمكن أن تحقق وفورات طويلة الأمد من خلال تقليل فترات التوقف والصيانة. هذا التوازن لا يكون منطقيا إلا عندما تجبر وحدة قياسية على تسويات حقيقية.

متى يجب أن تبقى مع علبة تروس عادية?

ابق مع علبة تروس عادية عندما يلتقي نموذج الكتالوج بعزم الدوران الخاص بك, النسبة, ومتطلبات التركيب ضمن عوامل الخدمة النموذجية — فهي الأقل تكلفة, الخيار الأقل مخاطرة.

يمكن لصناديق التروس القياسية أن تتناسب مع معظم الأنظمة; توفر صناديق التروس المخصصة ملاءمة مثالية لمتطلبات محددة, وفقا لشركة فينتشر للتصنيع. قاعدة القرار بسيطة: إذا استطعت تركيبه, مطابقة النسبة, وتلبية عزم الدوران بوحدة قياسية, لا يوجد سبب هندسي لدفع المزيد.

تغطي مجموعة مينغيي أكثر من 20 سلسلة من صناديق التروس القياسية, بما في ذلك ر, S, K, ومحركات التروس الحلزونية من سلسلة F, المخفضات الكوكبية الثقيلة, محركات التروس الدودية NMRV, مخفضات الدوامة الدائرية, ومخفضات التروس الأسطوانية. تخدم هذه الخيارات الكتالوجات المصنعين الأصليين ومهندسي المصانع في مجالات صناعة البلاستيك والمطاط, المزج, النقل ومناولة المواد, التغليف, التعدين, الأسمنت, الطاقة, والموانئ.

التطبيقات التي عادة ما تناسب فيها صناديق التروس القياسية

الأكثر إيصالا, التغليف, المزج, ويمكن تلبية تطبيقات مناولة المواد باستخدام وحدات الكتالوج القياسية عندما تكون دورة العمل معتدلة. إليكم المباريات النموذجية:

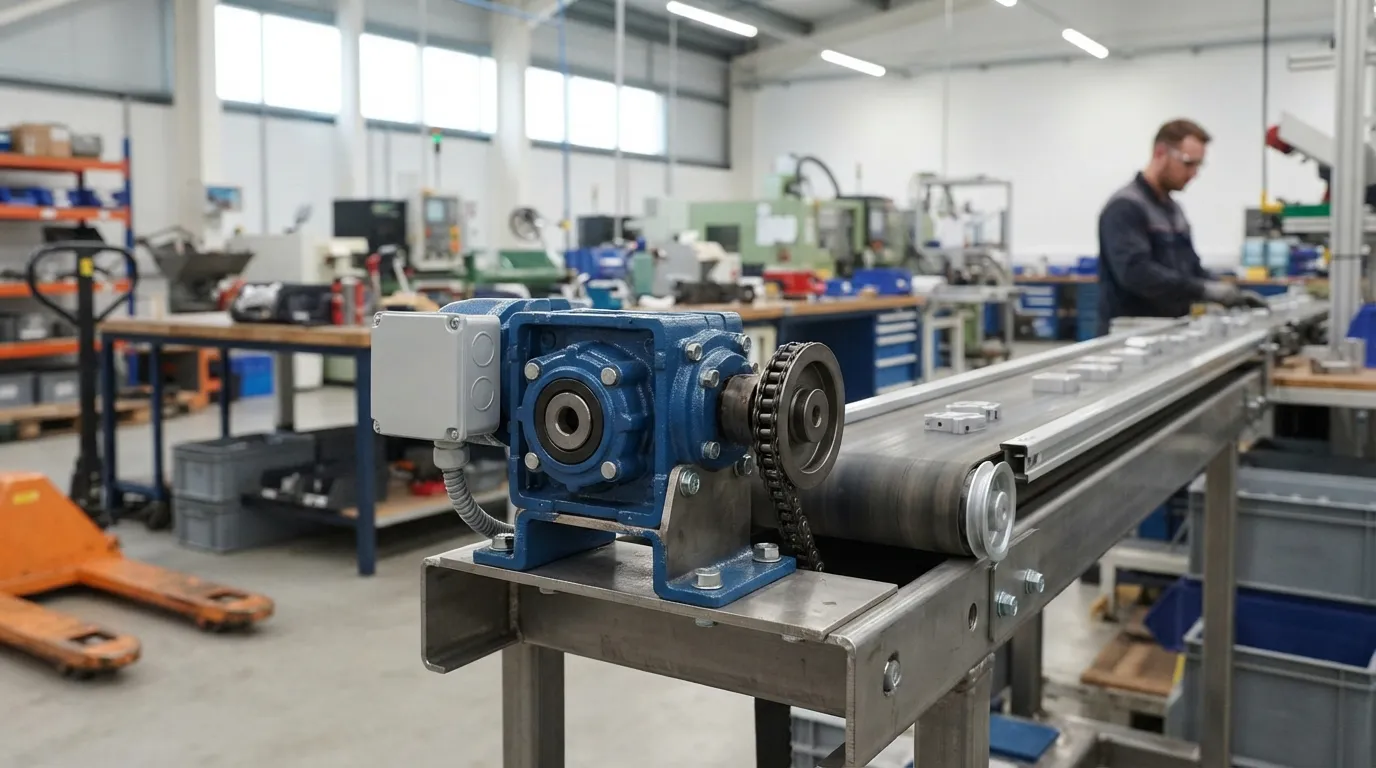

• النقل ومناولة المواد → محرك التروس الحلزوني (سلسلة R أو F)
• آلات التعبئة → محرك تروس حلزوني مضغوط (سلسلة R أو S)
• الخلط والتحريك → محرك تروس حلزوني مائل بزاوية قائمة (سلسلة K)
• نقل الطاقة العامة → محرك تروس حلزوني بعمود متوازي (سلسلة F)

A محرك مروس حلزوني — صندوق تروس قياسي بمحرك مدمج — يغطي حصة كبيرة من هذه التطبيقات. تقوم مينغي ببناء المحركات والمخازات في مصنعها الخاص, لذا فإن واجهة المحرك مع علبة التروس مصممة كوحدة واحدة بدلا من أن تكون تسوية بين موردين اثنين.

متى تحتاج إلى علبة تروس مخصصة?

تحتاج إلى علبة تروس مخصصة عند النسبة, أبعاد التركيب, غلاف الفضاء, تصنيف العزم, أو لا يمكن تحقيق الظروف البيئية من قبل أي وحدة كتالوج دون المساس بالأداء أو الموثوقية.

وفقا لشركة فينتشر للتصنيع, يمكن تطبيق التخصيص على عدة مستويات: خيارات التركيب, نسب التروس, مواد الإسكان, واتجاه العمود. في مجال الروبوتات, على سبيل المثال, يلجأ المهندسون إلى صناديق التروس المخصصة عندما لا تستطيع الوحدات الجاهزة توفير عزم الدوران المطلوب في المساحة المتاحة, عندما تكون هناك حاجة إلى عدة مدخلات محركات, أو عندما يكون الوزن ودمج الفرامل مهما — أسباب موثقة في مناقشات الممارسين حول رئيس دلفي.

كما تخدم صناديق التروس المخصصة صناعات متطلبة مثل الطيران, البحرية, الدفاع, والطاقة, حيث تتراوح التطبيقات من نقل الطاقة بسرعة عالية إلى تحديد المواقع بدقة, وفقا لرايلي جير. إذا كان متطلبك خارج نطاق ما يمكن أن يقدمه الكتالوج, a تصميم علبة تروس مخصصة هو المسار الصحيح.

ما الذي يمكن تخصيصه فعليا?

المعايير الرئيسية القابلة للتخصيص هي نسبة النقل, أبعاد التركيب, اتجاه العمود, تصميم المساكن, وتصنيف العزم — وليس تصميم التروس بالكامل من الصفر.

وفقا ل SGR Gear, تشمل عوامل تصميم علبة التروس المخصصة متطلبات عزم الدوران, نسبة السرعة, بيئة التشغيل, مساحة التركيب, ومدة الخدمة. إليك ما يتغير كل معلمة في الممارسة العملية:

للحصول على نظرة أعمق على ما يمكن تعديله وما يبقى ثابتا, راجع دليلنا ل تركيب نسبة عزم الدوران لتخصيص علبة التروس.

مقارنة التكاليف: سعر علبة التروس القياسية مقابل المخصصة

صناديق التروس القياسية هي الخيار الأقل تكلفة في البداية. الوحدات المخصصة تحمل الهندسة, الأدوات, وتكاليف اختبار التي ترفع السعر المسبق — لكنها قد تقلل من إجمالي تكلفة الملكية عندما تقلل من وقت التوقف أو تحسن الكفاءة.

فرق التكلفة ليس مجرد بند واحد. وفقا ل SGR Gear, تسلسل تصنيع علبة التروس المخصصة يبدأ من تحليل التطبيق حتى التصميم, اختيار المواد, تشغيل التروس, المعالجة الحرارية, التجميع, واختبار الأداء. كل خطوة من هذه الخطوات تضيف تكلفة توزع منتج الكتالوج على آلاف الوحدات المتطابقة.

وفقا لشركة فينتشر للتصنيع, تتطلب صناديق التروس المخصصة استثمارا أوليا أعلى لكنها توفر وفورات طويلة الأمد من خلال تقليل فترات التوقف والصيانة. يمكن لوحدة مخصصة بحجم مناسب أن تعمل بكفاءة أكبر من الوحدة القياسية الكبيرة الحجم, مما يقلل من استهلاك الطاقة خلال عمر التشغيل.

عدة عوامل تحدد كم تكلف الوحدة المخصصة: ساعات الهندسة, درجة المواد, متطلبات المعالجة الحرارية, حجم الدفعة, ونطاق اختبار الأداء. للحصول على تفصيل تفصيلي لما يدفع الأسعار في كل نوع من بناقل الحركة, انظر إلى سعر علبة التروس الصناعية الدليل.

عند مقارنة العروض, وازنها مقابل التكلفة الإجمالية للملكية — سعر الشراء بالإضافة إلى الصيانة, وقت التوقف, والطاقة على عمر خدمة علبة التروس — وليس فقط عند الشراء الأولي.

وقت التسليم: كم تحتاج بسرعة?

عادة ما تشحن صناديق التروس القياسية خلال أيام. يمكن للوحدات المخصصة المعيارية أن تتوافق مع أوقات الانتظار القريبة من المعيار. المشاريع المخصصة الكاملة تستغرق أسابيع إلى شهور حسب تعقيد التصميم وحجم الدفعة.

عادة ما يسلم مينغي الوحدات القياسية والوحدات المعيارية في 7–15 يوما لأنه يبني على الوحدات المعيارية, تصاميم موحدة بدلا من البدء من رسم فارغ. وفقا لموقع نيوستارت جير, يعتمد وقت انتظار علبة التروس المخصصة على تعقيد التصميم وحجم الإنتاج, والتصنيع المرن يمكن أن يقلل من فترة التحول.

صندوق التروس المخصص الكامل يتضمن التسلسل الهندسي الكامل الموضح أعلاه: تحليل التطبيقات, تصميم, اختيار المواد, تشغيل التروس, المعالجة الحرارية, التجميع, واختبار الأداء. كل خطوة تستغرق وقتا, وتضيف الموافقات على التصميم أياما إضافية. إذا كان مشروعك لا يستطيع الانتظار حتى تلك الدورة, غالبا ما يكون ناقل الحركة المخصص القابل للتعديل هو البديل العملي.

قطع الغيار والصيانة: الفرق بين المعيار والمخصص

تتوفر قطع غيار علبة التروس القياسية جاهزة من عدة موردين. الوحدات المخصصة تربطك بالشركة المصنعة الأصلية لاستبدال التروس, الأعمدة, والأختام — لذا تأكد من الدعم طويل الأمد قبل الطلب.

وفقا لرايلي جير, تعمل الشركة كمصنع لصناديق التروس المخصصة لأكثر من 70 عاما, وهذا يوضح نقطة عملية: يجب على مصنعي صناديق التروس المخصصة الاستمرار في العمل والاحتفاظ برسوماتك لعقود لدعم وحدتك. إذا لم يستطع مورد علبة التروس المخصصة ضمان هذا الاستمرارية, تواجه مخاطرة من مصدر واحد في كل قطعة بديلة.

يشمل تصنيع صناديق التروس المخصصة متطلبات التوثيق — حيث تغطي معايير مراقبة الجودة AGMA الوثائق إلى جانب هندسة التروس, اختيار المواد, المعالجة الحرارية, والتصنيع الدقيق, وفقا لباتسناب يوريكا. هذا التوثيق هو ما يجعل القطع الغيار المستقبلية ممكنة. قبل طلب أي وحدة مخصصة, تأكد من أنك ستستلم أو تحتفظ بالرسومات الكاملة وأن الشركة المصنعة تلتزم بدعم قطع الغيار على المدى الطويل.

ال تصميم علبة تروس مخصصة يجب أن تتضمن العملية استراتيجية قطع الغيار كجزء من نطاق الهندسة الأولي, ليس كفكرة ثانوية.

كيفية اتخاذ القرار في 4 خطوات

اتبع هذه الخطوات الأربع: حدد واجبك وعزم الدوران, تحقق من ملاءمة الكتالوج, تحديد الفجوات, ثم اختر المعيار, معياري, أو العرف الكامل.

1. حدد متطلبات دورة العمل والعزم لديك. اجمع قوة المحرك, سرعة الإخراج, طلب العزم, وعامل الخدمة (كم ساعة يعمل ناقل الحركة يوميا, وما إذا كانت ترى أحمال الصدمة).
2. تحقق مما إذا كان نموذج الكتالوج يفي بالنسبة والتركيب. قارن نسبة ناقل الحركة المطلوبة وأبعاد التركيب مع R القياسية, S, K, وسلسلة F, كوكبي, ومجموعات صندوق التروس الدودية. معظم الطلبات ستتطابق ضمن بعض خيارات الكتالوج.
3. تحديد الفجوات. إذا لم تكن الوحدة القياسية تناسب — تكون النسبة غير صحيحة, نمط التثبيت لا يتطابق, أو أن الظرف الفضائي ضيق جدا — وثق بالضبط ما هو مفقود. الفجوة في أبعاد التثبيت وحدها سهلة الحل; الفجوة في تصنيف العزم أو القدرة الحرارية أكثر خطورة.
4. اختر المسار المناسب. إذا لم تكن هناك فجوات, اشتر ستاندرد. إذا كانت الفجوات فقط في واجهات التثبيت أو الحواف, علبة تروس مخصصة معيارية تحل المشكلة عند وقت تقدم شبه قياسي. إذا كانت الفجوات في الأداء, الهندسة, أو الظروف البيئية, صندوق تروس مخصص بالكامل مبرر — ويجب أن يكون كذلك اختر مصنع ناقل الحركة المخصص مع العمق الهندسي المناسب.

المسار الأوسط المعياري: التركيب المخصص, زمن الانتظار القريب من المعيار

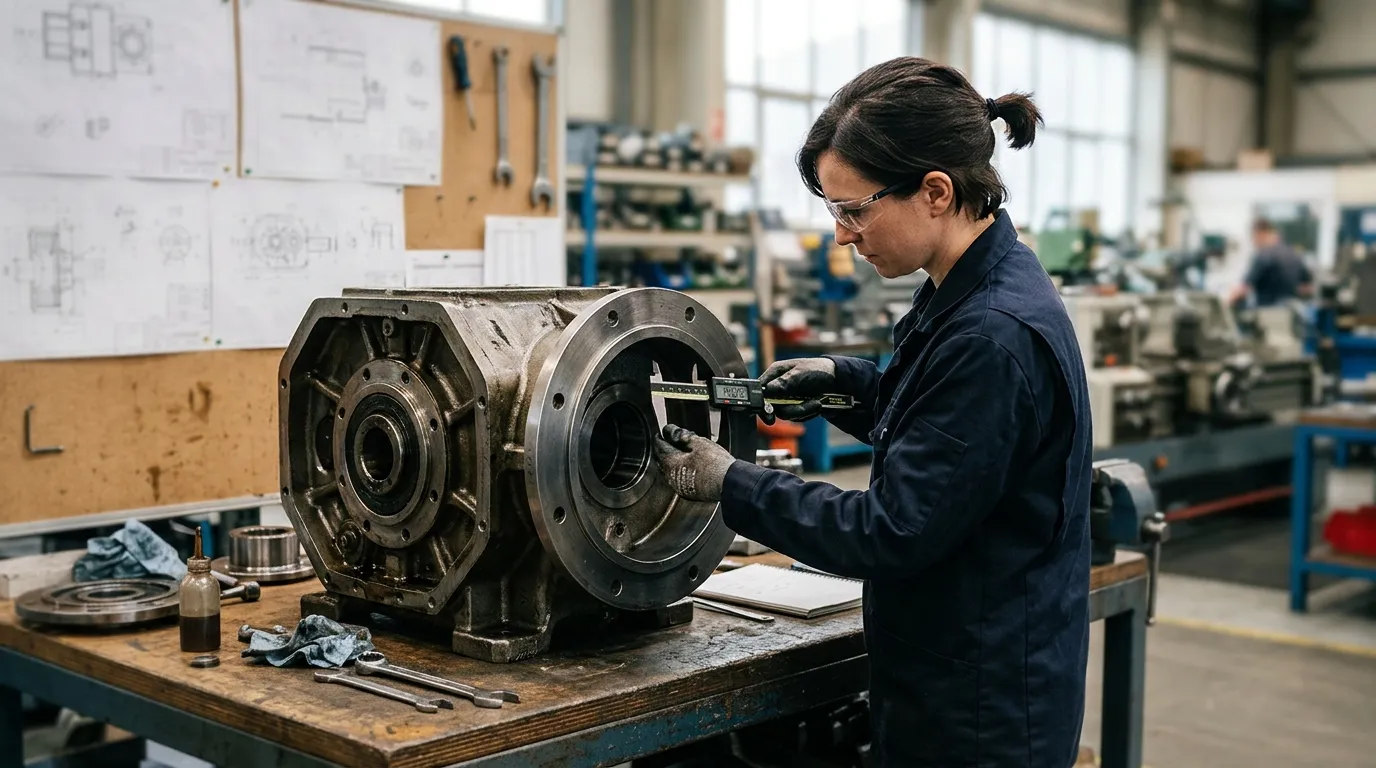

يستخدم التخصيص المعياري مكونات تروس داخلية قياسية مع حواف مخصصة, الأعمدة, أو واجهات التثبيت — مما يمنح ملاءمة مخصصة مع الحفاظ على أوقات التسليم قريبة من المعيار.

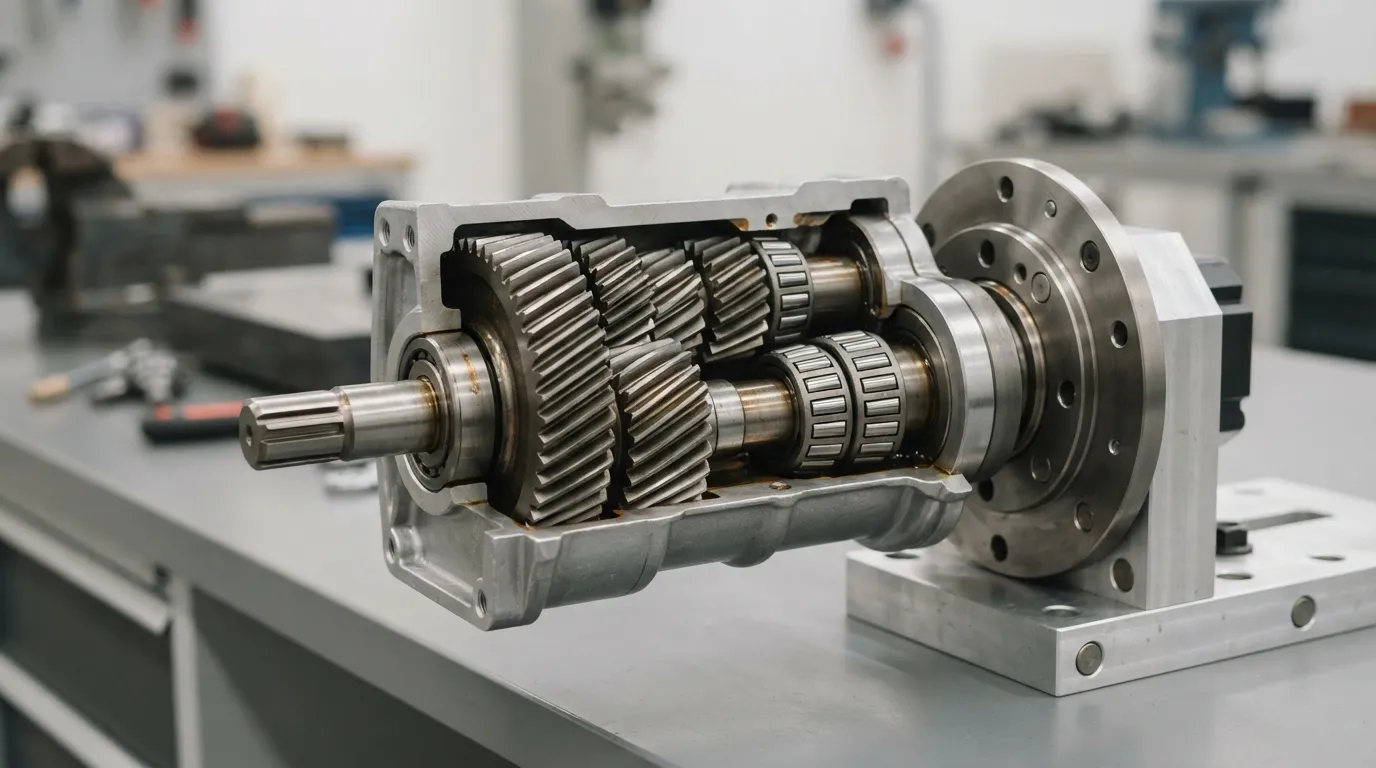

المنطق الهندسي واضح: التروس الداخلية, المحامل, ولا تحتاج الأختام إلى إعادة تصميم لكل تطبيق. نسبة النسبة وتقييم العزم تأتي من شركة مثبتة, المكونات القياسية التي تم اختبارها; فقط الواجهات — حافة التثبيت, نمط الترباس, موقع العمود, أو أقدام التخزين — يتم تخصيصها لتتناسب مع جهازك.

مينغي يبني كلا من المحركات والمخازات على نظام معياري, تصاميم موحدة وتقدم تخصيص OEM لأبعاد التركيب ونسب النقل. لأن هندسة التروس الداخلية تبقى معيارية, عادة ما تقدم مينغي وحدات مخصصة معيارية ضمن فترة الانتظار القياسية التي تتراوح بين 7 إلى 15 يوما.

تغطي هذه الطريقة حصة كبيرة من العالم الحقيقي "العرف" المتطلبات. معظم التطبيقات لا تحتاج إلى تصميم تروس جديد جذريا; تحتاج إلى علبة تروس قياسية تركب بشكل مختلف. إذا لم تكن متأكدا مما إذا كان تطبيقك يحتاج إلى وحدة قياسية أو مخصصة, ناقش دورة العمل وقيود التركيب مع مصنع ناقل الحركة في وقت مبكر من عملية التصميم — فهو لا يكلف شيئا ويمكن أن يوفر ذلك بعد أسابيع.
